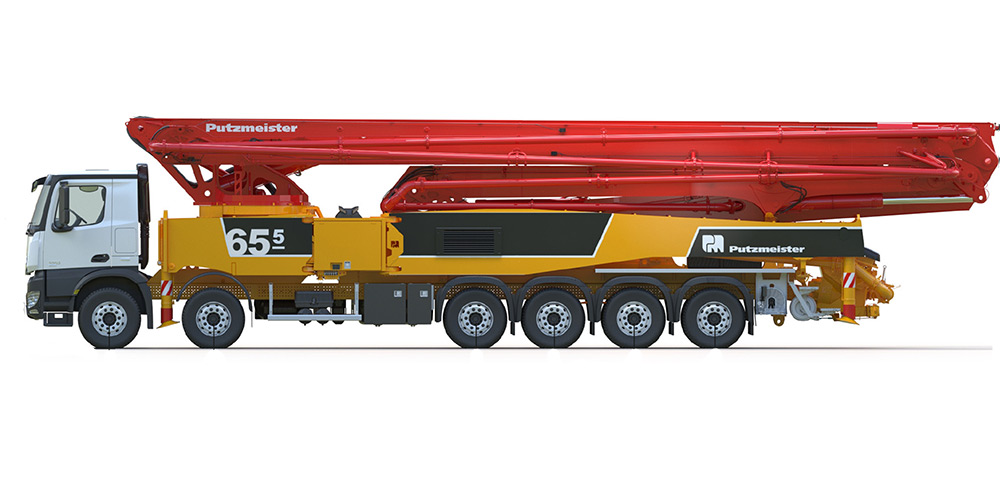

BSF 65-6

Flèche longue à 6 bras pour les grands chantiers

La nouvelle grande flèche de Putzmeister, d'une portée verticale de 64,3 m, équipée de la grande pompe centrale de 19 iLS avec un débit de 190 m³/h (max. théorique). Comprend le système Full Flex, une option de stabilisation extrêmement flexible associée à l'iSC (Intelligent Setup Control). Homologuée dans l'UE.

Une fois repliée, la flèche de distribution ne dépasse pas de la cabine. Charge en bout de flèche de 200 kg, idéale pour un tuyau d'extrémité divisé de 4 m avec vanne de serrage EQV. Poids total inférieur à celui du modèle BSF 63-5 précédent grâce à une conception entièrement nouvelle.

La BSF 65-6 est disponible dans l'UE sur un Mercedes-Benz Arocs 6563 12x48 Euro 6. Équipée du système de commande innovant Ergonic 3.

Caractéristiques principales

  • Une charge maximale de 200 kg à l'extrémité de la flèche permet une utilisation conforme à la législation des équipements standard montés à l'extrémité de la flèche
  • Des supports de tuyaux boulonnés robustes de dernière génération garantissent moins de pannes et une meilleure disponibilité des pièces
  • Sécurité et précision accrues lors du déplacement de la flèche grâce au système d'amortissement des vibrations iBC (en option)
  • Le système intelligent de contrôle des appuis Putzmeister (iSC), associé à des pieds télescopiques entièrement flexibles et à des pieds en position d'appui, offre une portée et une flexibilité maximales inégalées
  • Un véritable appui 0 est possible
  • La largeur d'appui à l'avant a été réduite à seulement 11,5 m
  • Pas de surplomb de cabine et pas besoin de cabine extra-basse
  • Configuration d'essieu standard à l'avant, donc aucune modification coûteuse nécessaire
  • Un tuyau de réduction ultra-lisse permet un pompage en douceur, même pour les mélanges très difficiles à pomper
  • Commandes d'appui optimisées – leviers abaissés et clavier mieux protégé
  • IHM ergonomiquement parfaite

Informations générales

  • Bras
    6
  • Type de pliage
    RZ

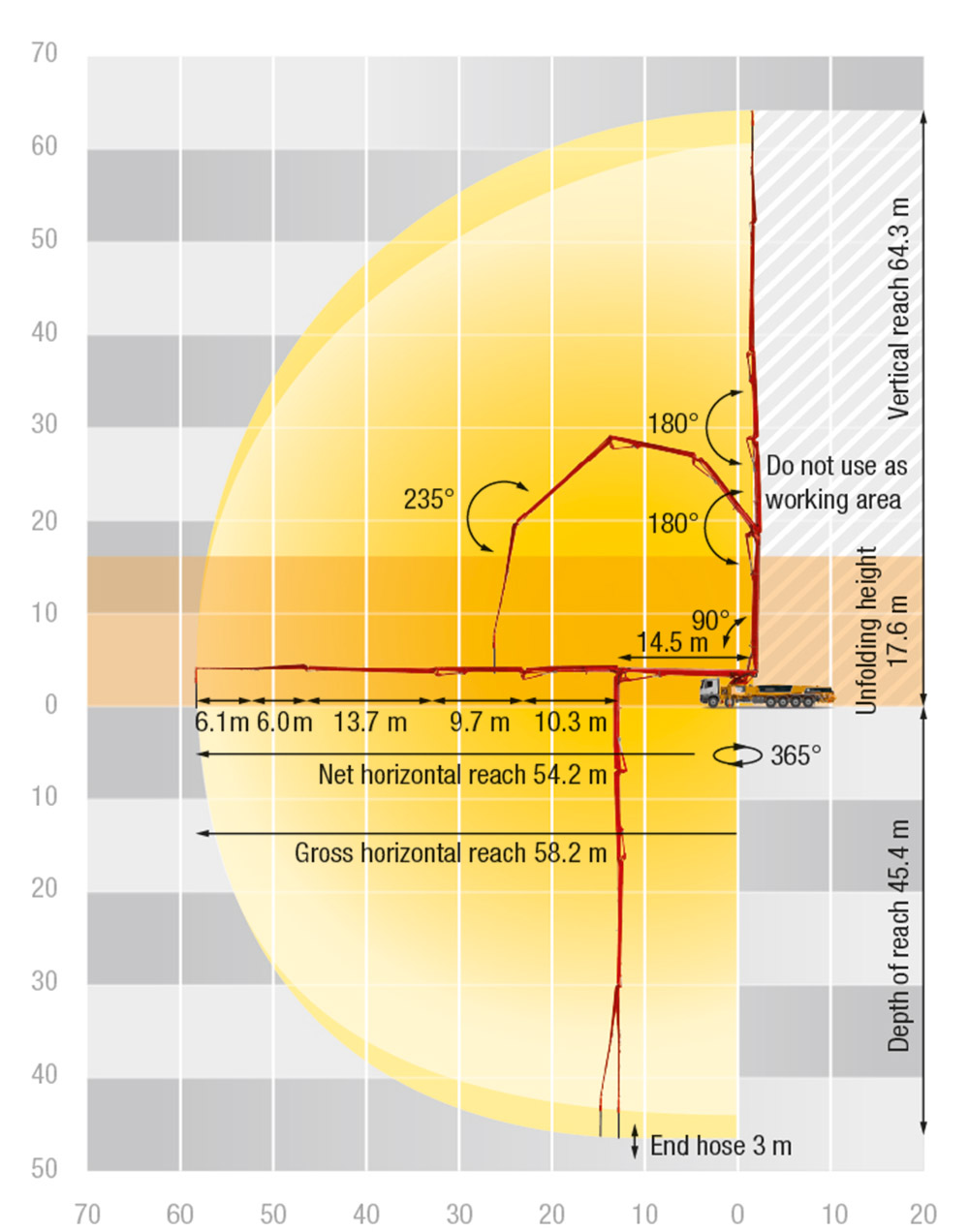

  • Portée Verticale
    64,3 m
  • Portée Horizontal brut
    58,2 m
  • Portée en Profondeur
    45,4 m
  • Hauteur de Dépliage
    17,6 m
  • Rotation
    365 °
  • Longueur du Tuyau du Coffre
    4 m
  • Conduite de Distribution
    125 mm/bar

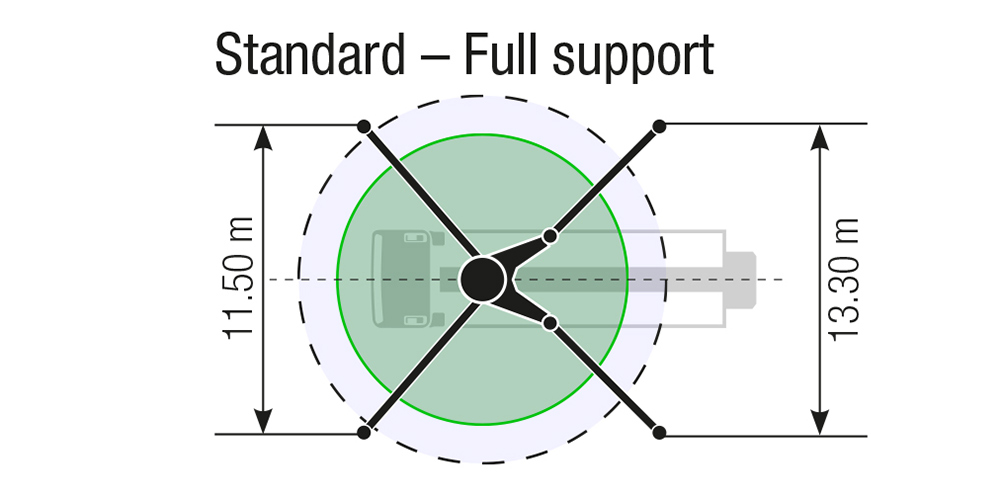

  • Stabilisation Standard Avant - arrière
    11,5/13,3 m

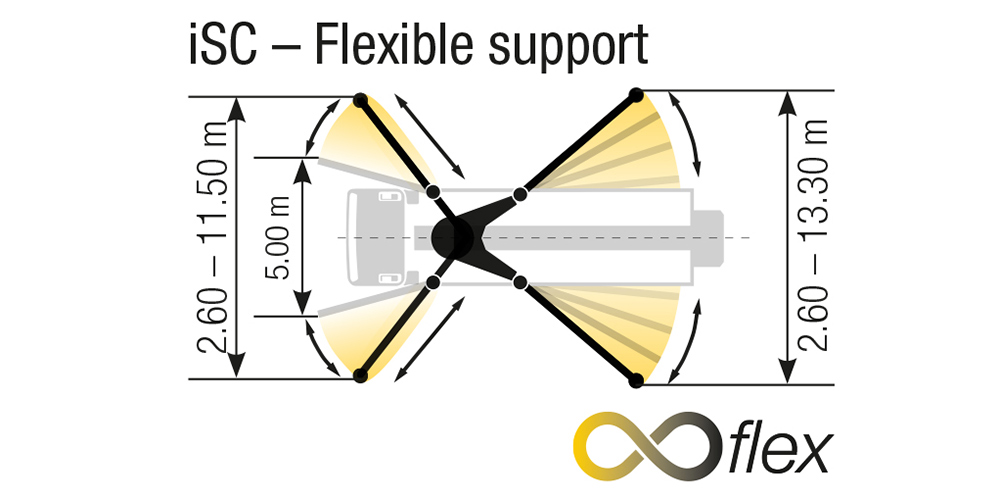

  • Stabilisation iSC Avant / arrière
    2,6-11,5/2,6-13,3 m
  • Longueur x Largeur x Hauteur
    16750x2550x4000 mm

Configuration

  • Diamètre du Cylindre de Refoulement - Course du Cylindre de Refoulement
    250/2100 mm
  • Débit (côté semelle)
    190 m³/hr
  • Pression de refoulement (côté semelle)
    85 bar
  • Courses (côté semelle)
    30

Documents

Brochures
Brochure BSF 65-5 and BSF 67-5 EN

Brochure BSF 65-5 and BSF 67-5 EN

pdf | 3 MB

Brochure BSF 65-5 and BSF 67-5 EN

pdf | 3 MB
Prospekt BSF 65-5 und BSF 67-5 DE

Prospekt BSF 65-5 und BSF 67-5 DE

pdf | 3 MB

Prospekt BSF 65-5 und BSF 67-5 DE

pdf | 3 MB
Brochure BSF 65-5 et BSF 67-5 FR

Brochure BSF 65-5 et BSF 67-5 FR

pdf | 3 MB

Brochure BSF 65-5 et BSF 67-5 FR

pdf | 3 MB
Catálogo BSF 65-5 y BSF 67-5 ES

Catálogo BSF 65-5 y BSF 67-5 ES

pdf | 3 MB

Catálogo BSF 65-5 y BSF 67-5 ES

pdf | 3 MB

Fiches techniques

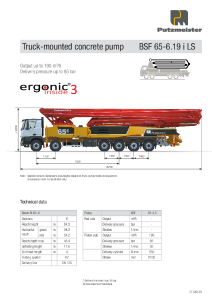

BSF 65-6 Data Sheet EN

BSF 65-6 Data Sheet EN

pdf | 830 KB

BSF 65-6 Data Sheet EN

pdf | 830 KB

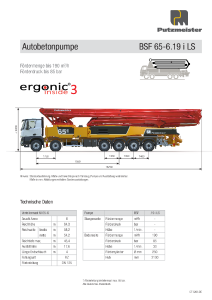

BSF 65-6 Typenblatt DE
