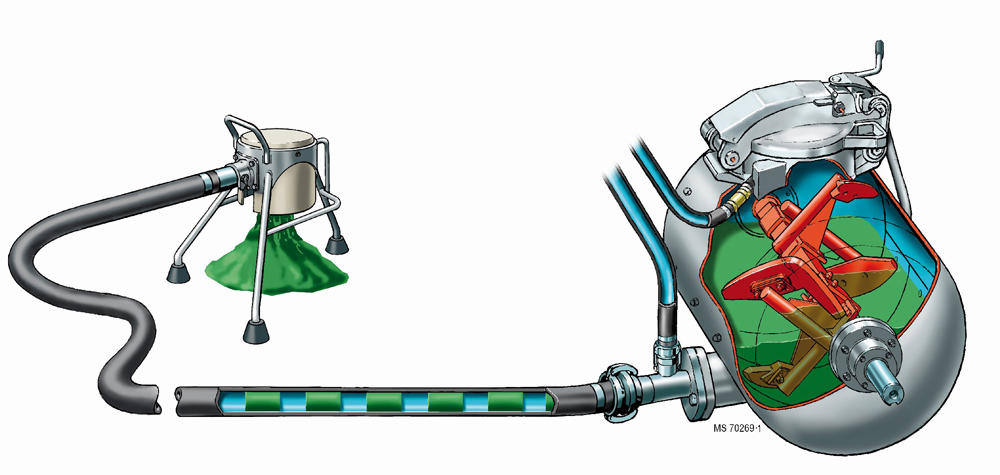

Transporteur à air comprimé pour applications de chape

Un transporteur à air comprimé fonctionne selon le principe de transport par bouchons et s’adapte à la perfection aux applications de chape traditionnelles. Une partie de l’air comprimé pénètre dans le réservoir de pression en tant qu’air de circulation et est malaxé avec le matériau à transporter, le reste pénètre dans la conduite de pression pour séparer le matériau en bouchons et les pousser tout au long du flexible.

Des mélanges de chantier (eau, granulats, liant) sont introduits dans la cuve de malaxage, puis transportés jusqu’au trépied de décharge au moyen d’air comprimé.

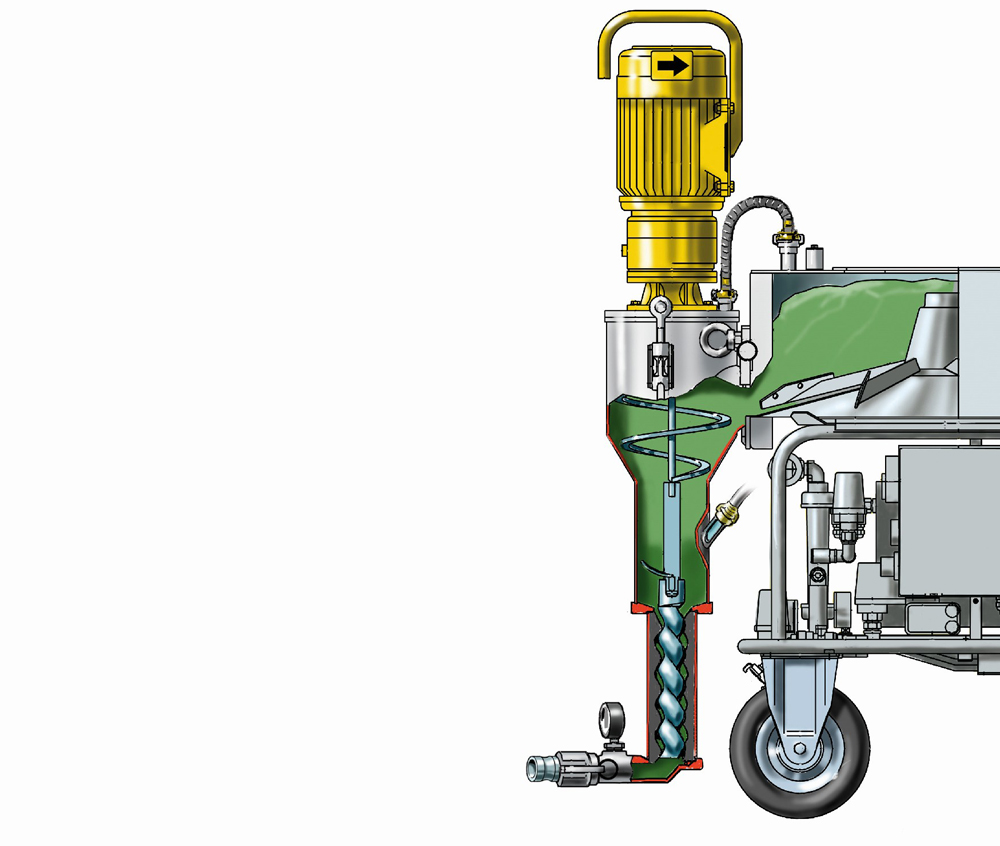

Pompe de malaxage

La trémie peut être remplie de matériau en sac ou de mortier sec prémélangé via un capot d’injection d’air. Le matériau est poussé dans le tuyau de malaxage par l’agitateur et la quantité d’eau peut être ajustée avec précision, et ajoutée directement au mortier dans la zone de malaxage. La pompe est constituée d’un système de rotor et de stator flexible.

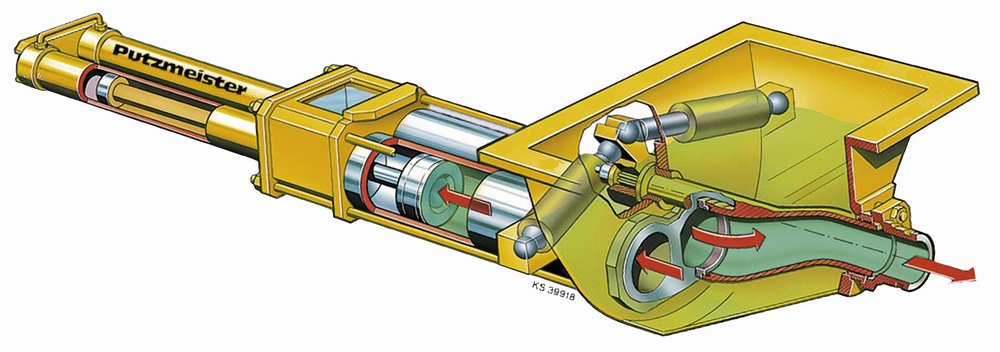

Pompe à double piston

La pompe à double piston Putzmeister est extrêmement fiable. L’agitateur à position basse transporte le béton jusqu’aux orifices de cylindre, deux cylindres à commutation automatique déplacent le tube de transfert en S d’avant en arrière, entre les orifices de pression et d’aspiration. Les cylindres d’approvisionnement plaqués en chrome dur, les obturateurs à lunette d’usure en acier trempé et la construction du système de tube de transfert en S garantissent une longue durée de vie.

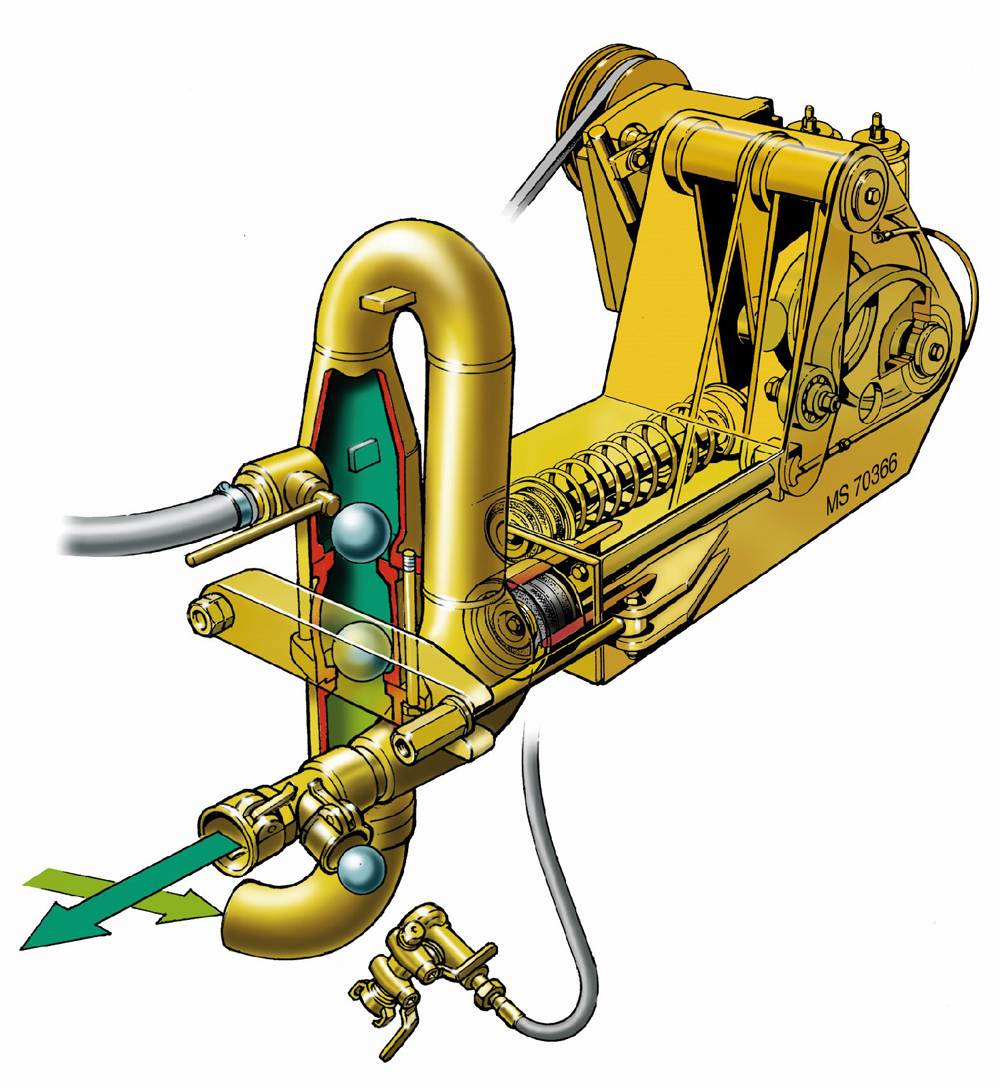

Pompe à piston mécanique unique

Une pompe adaptée aux conditions extrêmes. Le matériau est transporté depuis le malaxeur à mélange forcé à travers la trémie, jusqu’à l’orifice d’admission, où le piston d’approvisionnement le tire à travers le corps de la vanne. Les vannes à bille à commande automatique sont alors actionnées pour ouvrir la canalisation en direction de la sortie de refoulement de la pompe. Les pistons de refoulement sont entraînés par un disque à came et fonctionnent avec une course en opposition où un seul piston assure une fonction d’équilibrage.

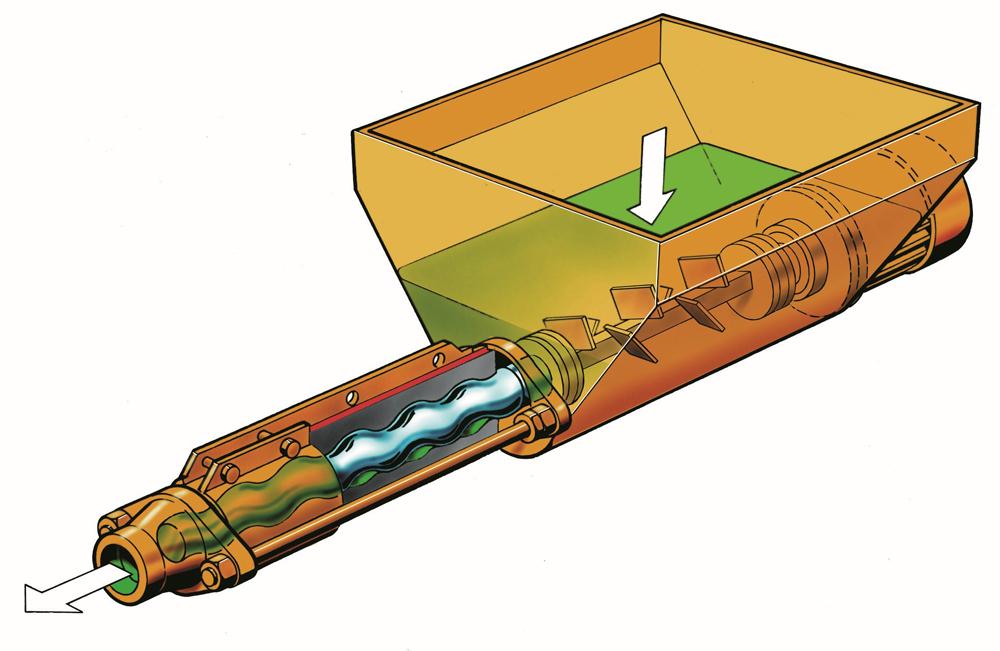

Pompe à vis sans fin

Le matériau s’écoule en continu de la trémie de remplissage dans le convoyeur à vis, au moyen de l’arbre malaxeur. Le convoyeur est composé d’un arbre en acier rotatif (rotor) et d’un carter en caoutchouc flexible (stator). Son débit de refoulement et ses pressions dépendent de la géométrie de ces pièces. Ces vis sans fin durables bénéficient d’une construction robuste et peuvent transporter des matériaux au taux de viscosité élevé.
