MXR 35-4

Flèche Stationnaire à 4 Bras et une Plage de Pivotement de 540°

Les flèches stationnaires Putzmeister MXR 35-4 sont économiques et idéales pour différents usages. Elles peuvent être utilisées pour la construction de centrales électriques, de cavernes, de réservoirs à gaz liquide et de ponts, ainsi que sur divers chantiers de construction à grande hauteur.

La MXR 35-4 est parfaite pour une intégration dans un coffrage grimpant, le franchissement autonome des étages et les installations autoportantes.

Caractéristiques principales

  • Pas besoin de contrepoids
  • Facilité d'utilisation de l'appareil grimpant
  • Mise en place de la flèche commandée à distance (câble ou radio)
  • Plate-forme de travail pour un fonctionnement sûr
  • Colonne de séparation rapide, facile à monter

Détails techniques

Informations générales

  • Type de pliage
    Z
  • Portée Horizontal brut
    34,7 m
  • Portée en Profondeur
    28,0 m
  • Rotation
    540 degré
  • Longueur du Tuyau du Coffre
    3 m
  • Conduite de Distribution
    DN 125
  • Poids de la flèche
    5600 kg
  • Poids du Piédestal
    2500 kg

Configuration

  • Longueur
    9 m
  • Largeur
    1 m
  • Poids
    4490 kg
  • Longueur
    6 m
  • Largeur
    1 m
  • Poids
    2786 kg
  • Longueur
    3 m
  • Largeur
    1 m
  • Poids
    1631 kg
  • Longueur
    10,5 m
  • Largeur
    1 m
  • Poids
    4767 kg
  • Longueur
    1.5 m
  • Largeur
    1 m
  • Poids
    1291 kg

Documents

Brochures
MX Stationary Booms Brochure EN

MX Stationary Booms Brochure EN

pdf | 3 MB

MX Stationary Booms Brochure EN

pdf | 3 MB
MX Stationärmaste Prospekt DE

MX Stationärmaste Prospekt DE

pdf | 3 MB

MX Stationärmaste Prospekt DE

pdf | 3 MB

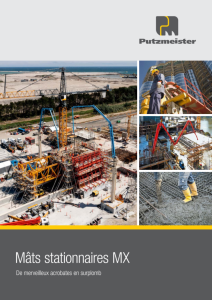

MX Mâts Stationnaires Brochure FR

MX Mâts Stationnaires Brochure FR

pdf | 3 MB

MX Mâts Stationnaires Brochure FR

pdf | 3 MB

Fiches techniques

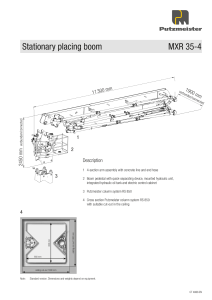

MXR 35-4 Data Sheet EN

MXR 35-4 Data Sheet EN

pdf | 794 KB

MXR 35-4 Data Sheet EN

pdf | 794 KB

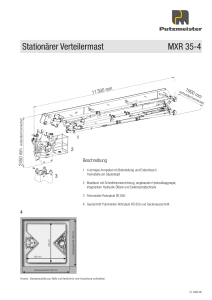

MXR 35-4 Typenblatt DE
