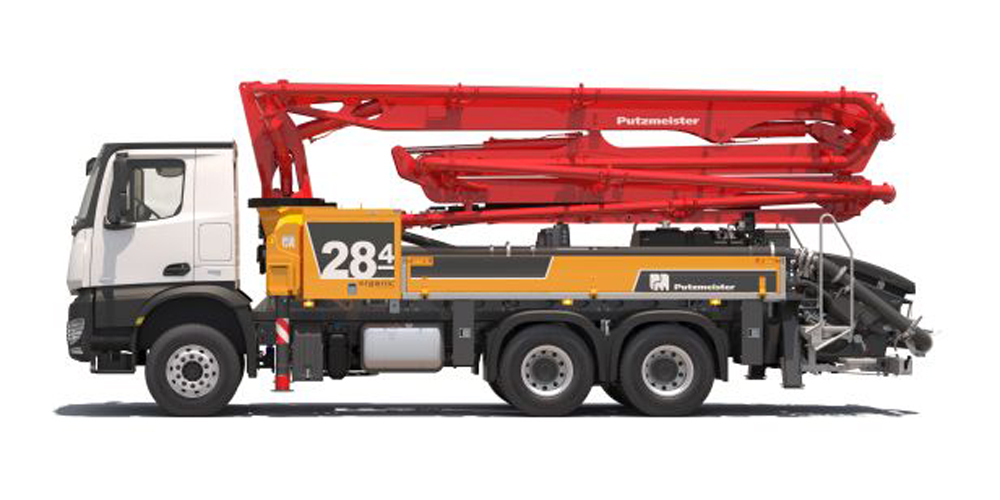

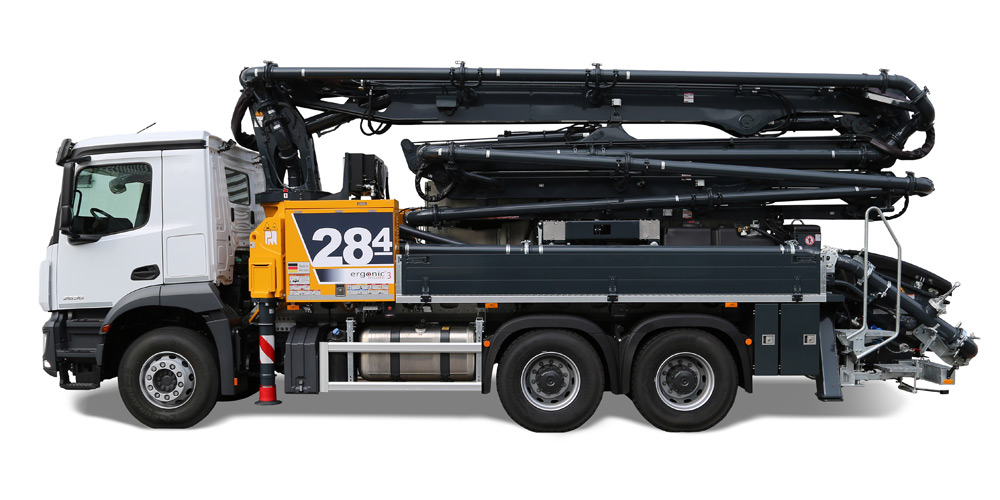

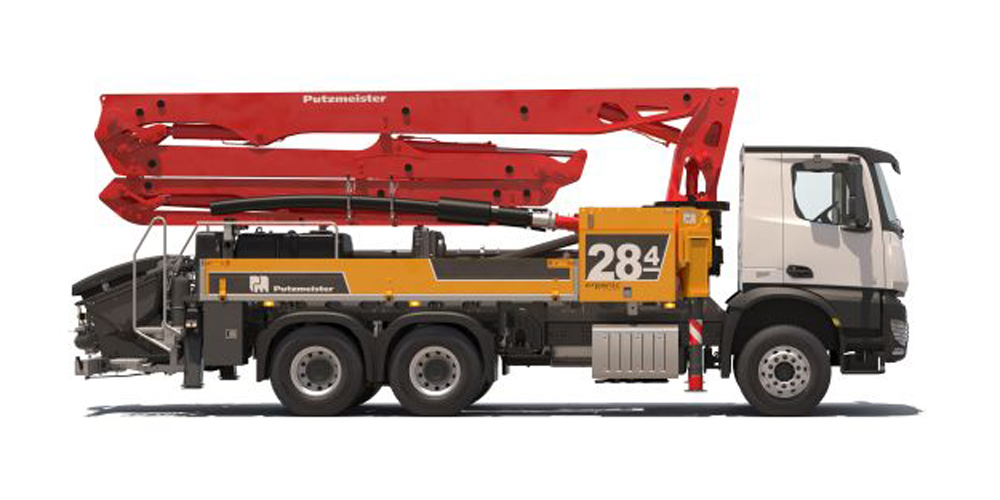

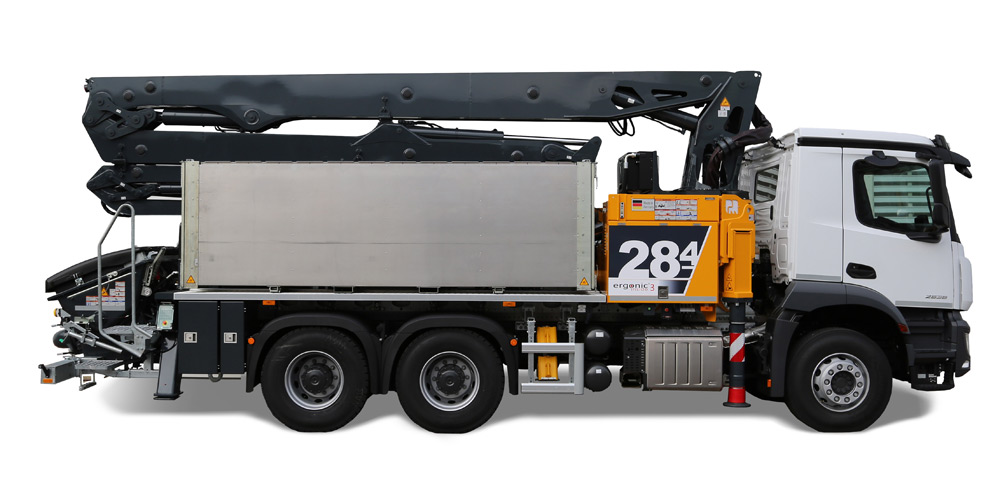

BSF 28-4

Le multitalent pour toutes les applications

Elle est la machine compacte la mieux équipée pour celui qui veut pomper du béton en toute mobilité, flexibilité et maniabilité.

Malgré sa petite taille, elle relève d'énormes défis : espace (très) restreint tel que, p. ex., en centre ville et sur des chantiers, où il est nécessaire de se faufiler aisément, ou lors de la construction de ponts.

En outre, la flèche 28-4 Z a gagné encore davantage en flexibilité : L'articulation A s’ouvre désormais jusqu'à 100°, ce qui signifie que le bras peut être tendu et s’introduire aisément dans des bâtiments p. ex.

Lien vers l'application de prévision de la portée pour BSF 28-4, Ergonic3, version UE

Caractéristiques principales

  • Possibilités d'utilisation – (quasi) sans limite
  • Stabilisation – Peu encombrante et progressive
  • Espace de rangement – pour tous les besoins
  • Puissance max. de la pompe – ayant fait ses preuves et innovante
  • Sécurité – à chaque étape
  • Maniement – vraiment simple, vraiment astucieux

Informations générales

  • Bras
    4
  • Type de pliage
    Z
  • Portée Verticale
    27,7 m
  • Portée Horizontal brut
    23,4 m
  • Hauteur de Dépliage
    6,3 m
  • Longueur du Tuyau du Coffre
    3 m
  • Conduite de Distribution
    DN 125

Configuration

  • Diamètre du Cylindre de Refoulement - Course du Cylindre de Refoulement
    250/2100 mm
  • Débit (côté semelle)
    150 m³/hr
  • Pression de refoulement (côté semelle)
    83 bar
  • Courses (côté semelle)
    24
  • Diamètre du Cylindre de Refoulement - Course du Cylindre de Refoulement
    230/2100 mm
  • Débit (côté tige)
    160 m³/hr
  • Débit (côté semelle)
    108 m³/hr
  • Pression (côté tige)
    85 bar
  • Courses (côté tige)
    31
  • Diamètre du Cylindre de Refoulement - Course du Cylindre de Refoulement
    230/1400 mm
  • Débit (côté semelle)
    110 m³/hr
  • Pression de refoulement (côté semelle)
    78 bar
  • Courses (côté semelle)
    32

Documents

Brochures
BSF 28-4 Brochure EN

BSF 28-4 Brochure EN

pdf | 707 KB

BSF 28-4 Brochure EN

pdf | 707 KB
BSF 28-4 Prospekt DE

BSF 28-4 Prospekt DE

pdf | 710 KB

BSF 28-4 Prospekt DE

pdf | 710 KB
20m Class Brochure EN

20m Class Brochure EN

pdf | 4 MB

20m Class Brochure EN

pdf | 4 MB
20m Classe Brochure FR

20m Classe Brochure FR

pdf | 4 MB

20m Classe Brochure FR

pdf | 4 MB
20m Klasse Prospekt DE

20m Klasse Prospekt DE

pdf | 4 MB

20m Klasse Prospekt DE

pdf | 4 MB
Clase 20m Catálogo ES

Clase 20m Catálogo ES

pdf | 4 MB

Clase 20m Catálogo ES

pdf | 4 MB
20 m sınıfı Broşür TR

20 m sınıfı Broşür TR

pdf | 4 MB

20 m sınıfı Broşür TR

pdf | 4 MB
20m Klasse Staukonzept DE

20m Klasse Staukonzept DE

pdf | 1 MB

20m Klasse Staukonzept DE

pdf | 1 MB
20m class Storage Concept EN

20m class Storage Concept EN

pdf | 1 MB

20m class Storage Concept EN

pdf | 1 MB
Kernpumpe iLS Prospekt DE

Kernpumpe iLS Prospekt DE

pdf | 1 MB

Kernpumpe iLS Prospekt DE

pdf | 1 MB
Kernpumpe iLS Prospekt DE

Kernpumpe iLS Prospekt DE

pdf | 1 MB

Kernpumpe iLS Prospekt DE

pdf | 1 MB
Pompes iLS Brochure FR

Pompes iLS Brochure FR

pdf | 1 MB

Pompes iLS Brochure FR

pdf | 1 MB

Fiches techniques
BSF28-4 EU Data Sheet EN

BSF28-4 EU Data Sheet EN

pdf | 4 MB

BSF28-4 EU Data Sheet EN

pdf | 4 MB
BSF28-4 EU Fiche technique FR

BSF28-4 EU Fiche technique FR

pdf | 4 MB

BSF28-4 EU Fiche technique FR

pdf | 4 MB

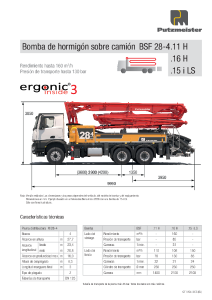

BSF28-4 EU Ficha Técnica ES

BSF28-4 EU Ficha Técnica ES

pdf | 4 MB

BSF28-4 EU Ficha Técnica ES

pdf | 4 MB
BSF28-4 EU Typenblatt DE

BSF28-4 EU Typenblatt DE

pdf | 4 MB

BSF28-4 EU Typenblatt DE

pdf | 4 MB

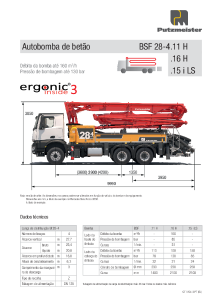

BSF28-4 EU Ficha técnica PT

BSF28-4 EU Ficha técnica PT

pdf | 4 MB

BSF28-4 EU Ficha técnica PT

pdf | 4 MB

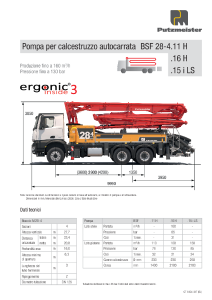

BSF28-4 EU Scheda tecnica IT
