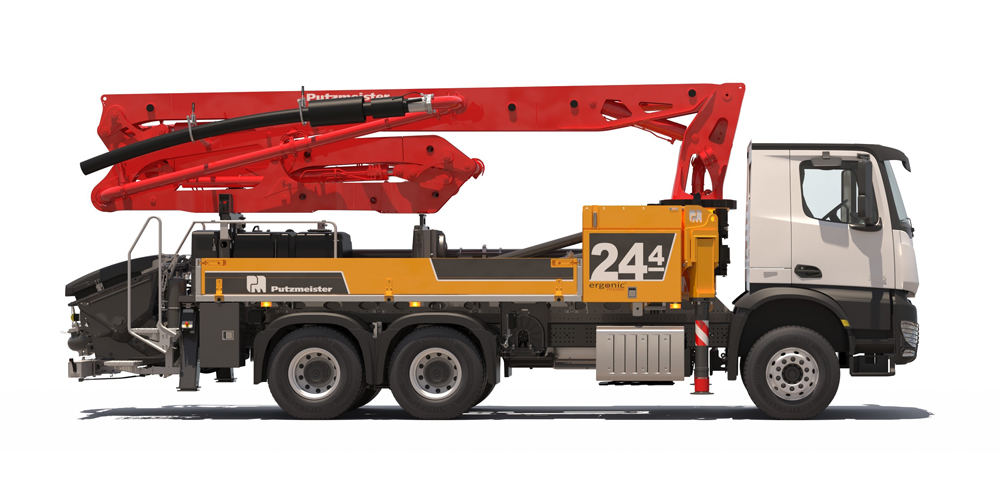

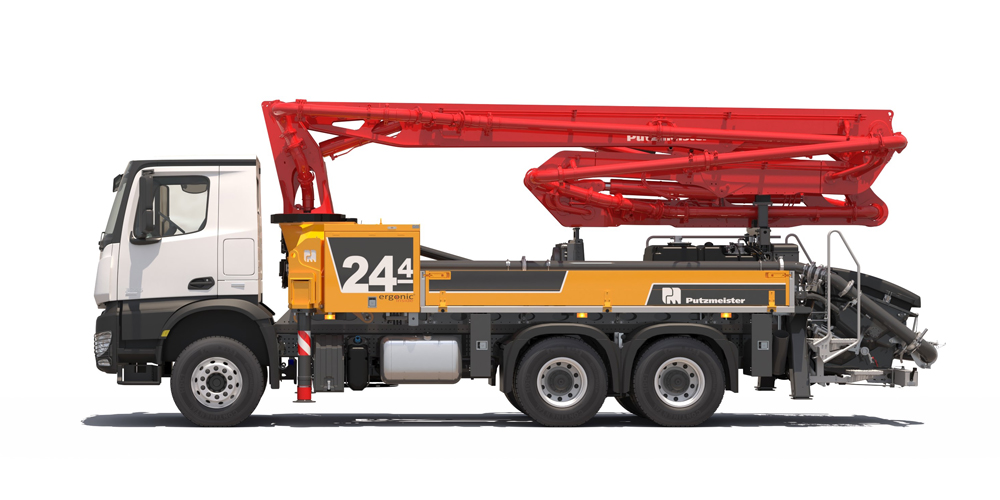

BSF24-4

BSF 24-4 avec pliage ZR – lorsque l'espace pour s'appuyer manque !

La pompe à béton sur camion BSF 24-4 ne nécessite que peu d'espace et offre pourtant de grands avantages. Les chantiers de construction universels de petite et moyenne taille, avec des situations d'installation restreintes, tirent particulièrement parti de ses atouts.

Une pompe à béton montée sur camion qui offre des performances particulièrement impressionnantes dans les bâtiments, les tunnels et les bâtiments bas, lors de la construction de ponts et pendant les travaux de rénovation, avec des tuyaux et des conduites qui peuvent être alignés de manière flexible. Monté sur un châssis à 3 essieux, le BSF 24-4 peut également être équipé de la grande pompe à béton .16 H, qui permet un débit maximal de 160 m³/h.

Lien vers l'application de prévision de la portée pour BSF 24-4, Ergonic3, version UE

Informations générales

  • Bras
    4
  • Type de pliage
    ZR
  • Portée Verticale
    24,1 m
  • Portée Horizontal brut
    19,8 m
  • Hauteur de Dépliage
    4,7 m
  • Longueur du Tuyau du Coffre
    4 m
  • Conduite de Distribution
    125/85 mm/bar
  • Stabilisation Standard Avant - arrière
    4,5 - 2,6 m
  • Stabilisation iSC Avant / arrière
    2,6 - 4,5 / 2,6 m
  • Longueur
    <10 m
  • Hauteur
    <4 m

Configuration

  • Diamètre du Cylindre de Refoulement - Course du Cylindre de Refoulement
    250/2100 mm
  • Débit (côté semelle)
    150 m³/hr
  • Pression de refoulement (côté semelle)
    83 bar
  • Courses (côté semelle)
    24
  • Diamètre du Cylindre de Refoulement - Course du Cylindre de Refoulement
    230/2100 mm
  • Débit (côté tige)
    160 m³/hr
  • Débit (côté semelle)
    108 m³/hr
  • Pression (côté tige)
    85 bar
  • Courses (côté tige)
    31
  • Diamètre du Cylindre de Refoulement - Course du Cylindre de Refoulement
    230/1400 mm
  • Débit (côté semelle)
    110 m³/hr
  • Pression de refoulement (côté semelle)
    78 bar
  • Courses (côté semelle)
    32

Documents

Brochures
20m Class Brochure EN

20m Class Brochure EN

pdf | 4 MB

20m Class Brochure EN

pdf | 4 MB

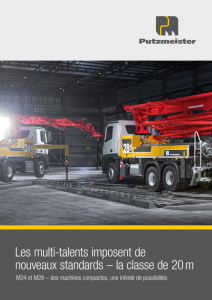

20m Classe Brochure FR

20m Classe Brochure FR

pdf | 4 MB

20m Classe Brochure FR

pdf | 4 MB
20m Klasse Prospekt DE

20m Klasse Prospekt DE

pdf | 4 MB

20m Klasse Prospekt DE

pdf | 4 MB
Clase 20m Catálogo ES

Clase 20m Catálogo ES

pdf | 4 MB

Clase 20m Catálogo ES

pdf | 4 MB
20 m sınıfı Broşür TR

20 m sınıfı Broşür TR

pdf | 4 MB

20 m sınıfı Broşür TR

pdf | 4 MB

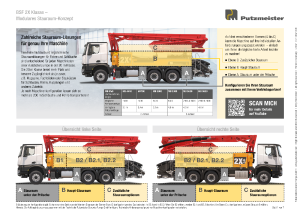

20m Klasse Staukonzept DE

20m Klasse Staukonzept DE

pdf | 1 MB

20m Klasse Staukonzept DE

pdf | 1 MB
20m class Storage Concept EN

20m class Storage Concept EN

pdf | 1 MB

20m class Storage Concept EN

pdf | 1 MB
Core Pump iLS Brochure EN

Core Pump iLS Brochure EN

pdf | 1 MB

Core Pump iLS Brochure EN

pdf | 1 MB
Kernpumpe iLS Prospekt DE

Kernpumpe iLS Prospekt DE

pdf | 1 MB

Kernpumpe iLS Prospekt DE

pdf | 1 MB
Pompes iLS Brochure FR

Pompes iLS Brochure FR

pdf | 1 MB

Pompes iLS Brochure FR

pdf | 1 MB

Fiches techniques

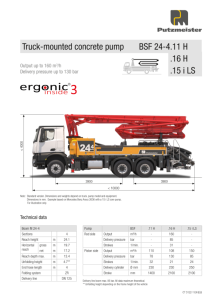

BSF 24-4 EU Data Sheet EN

BSF 24-4 EU Data Sheet EN

pdf | 3 MB

BSF 24-4 EU Data Sheet EN

pdf | 3 MB
BSF 24-4 EU Typenblatt DE

BSF 24-4 EU Typenblatt DE

pdf | 3 MB

BSF 24-4 EU Typenblatt DE

pdf | 3 MB

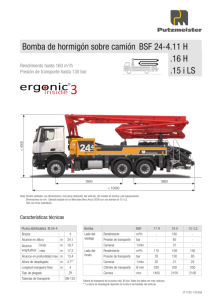

BSF 24-4 EU Ficha Técnica ES

BSF 24-4 EU Ficha Técnica ES

pdf | 3 MB

BSF 24-4 EU Ficha Técnica ES

pdf | 3 MB
BSF 24-4 EU Fiche technique FR

BSF 24-4 EU Fiche technique FR

pdf | 3 MB

BSF 24-4 EU Fiche technique FR

pdf | 3 MB

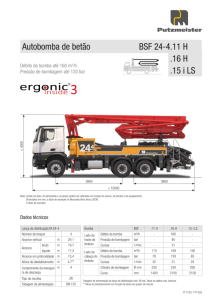

BSF 24-4 EU Ficha técnica PT

BSF 24-4 EU Ficha técnica PT

pdf | 3 MB

BSF 24-4 EU Ficha técnica PT

pdf | 3 MB

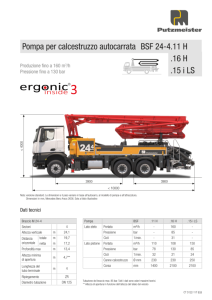

BSF 24-4 EU Scheda tecnica IT

BSF 24-4 EU Scheda tecnica IT

pdf | 3 MB

BSF 24-4 EU Scheda tecnica IT

pdf | 3 MB

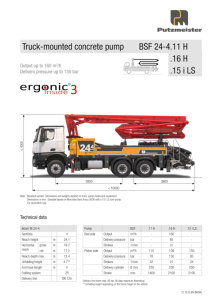

BSF 24-4 MENA Data Sheet EN
