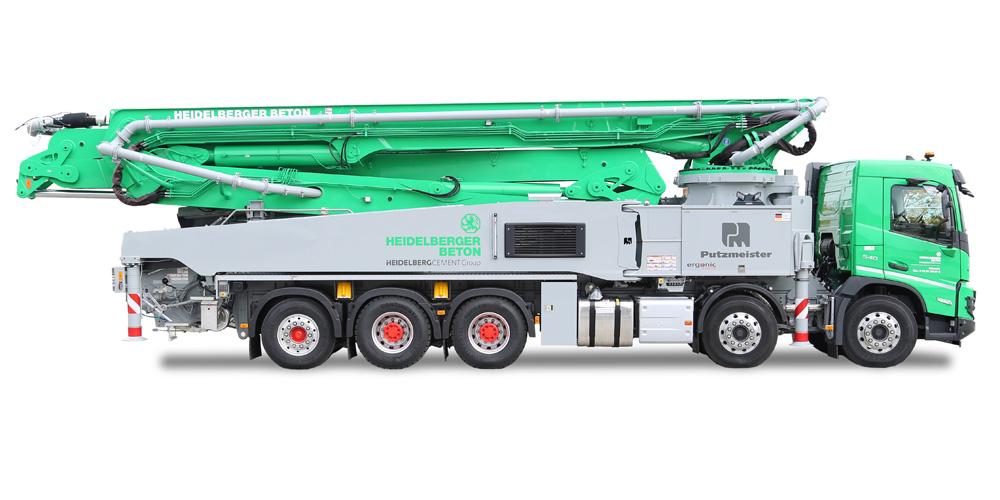

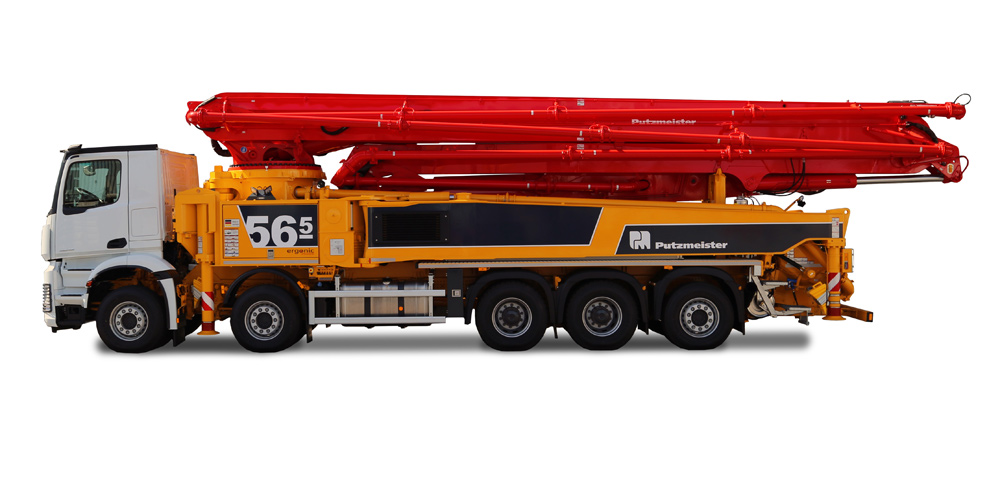

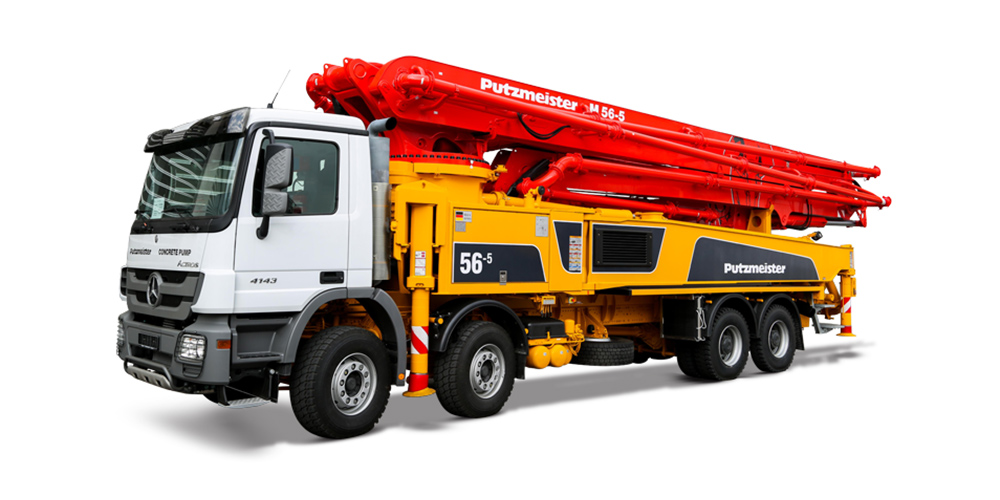

BSF 56-5

Pompe à Béton Automotrice Compacte avec Flèche à 5 Sections

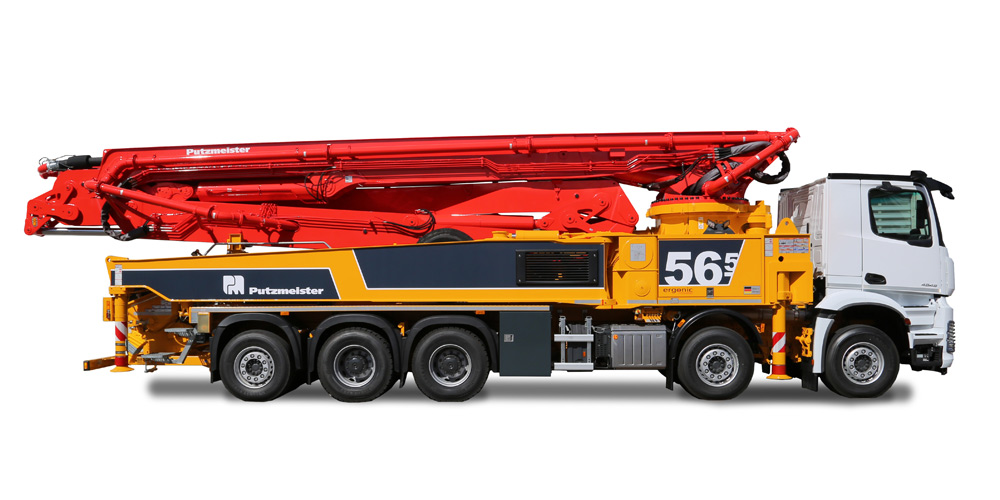

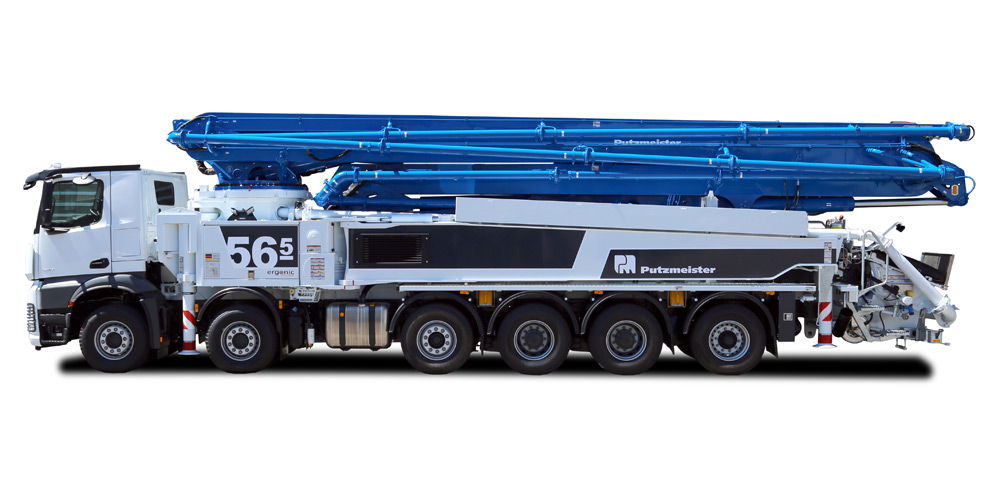

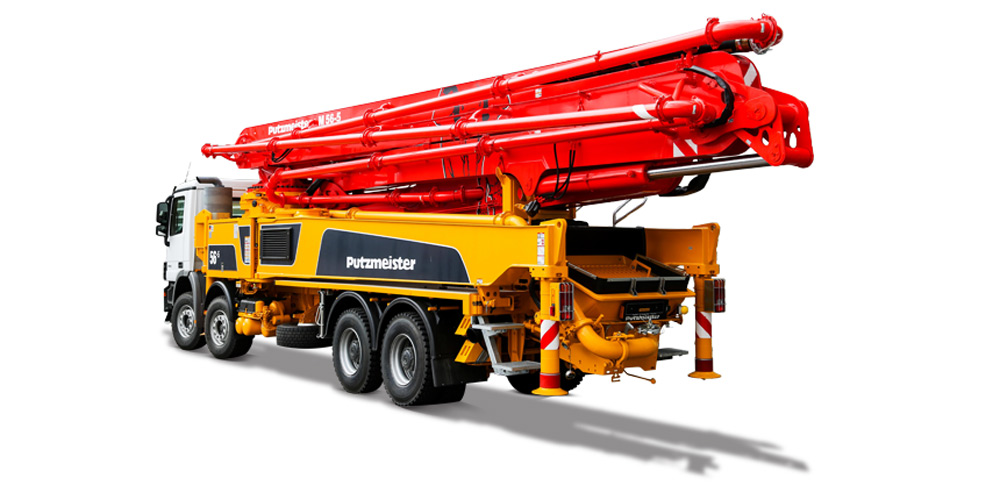

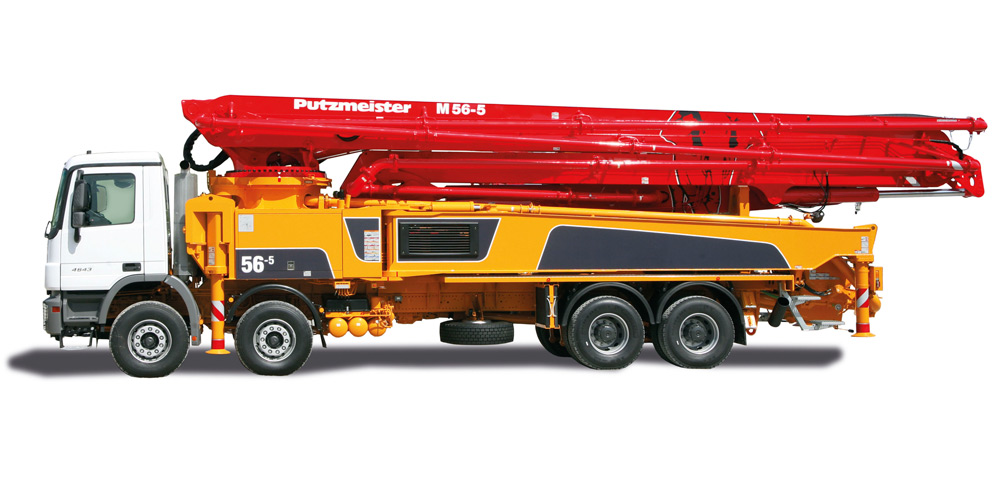

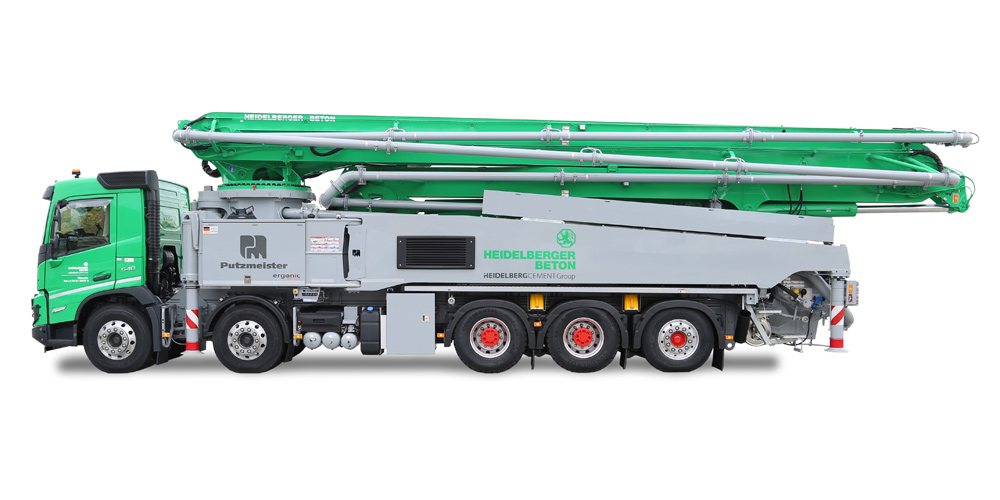

La pompe à béton automotrice Putzmeister BSF 56-5 est idéale pour les projets industriels ou les immeubles de grande hauteur qui nécessitent un grand rayon de distribution et des performances élevées. La BSF 56-5 est compacte, fiable, facile à gérer et économique. En option, cette pompe à béton automotrice peut être montée sur des châssis à 4 essieux (pays hors de l’Europe) ou à 5 essieux de différents constructeurs.

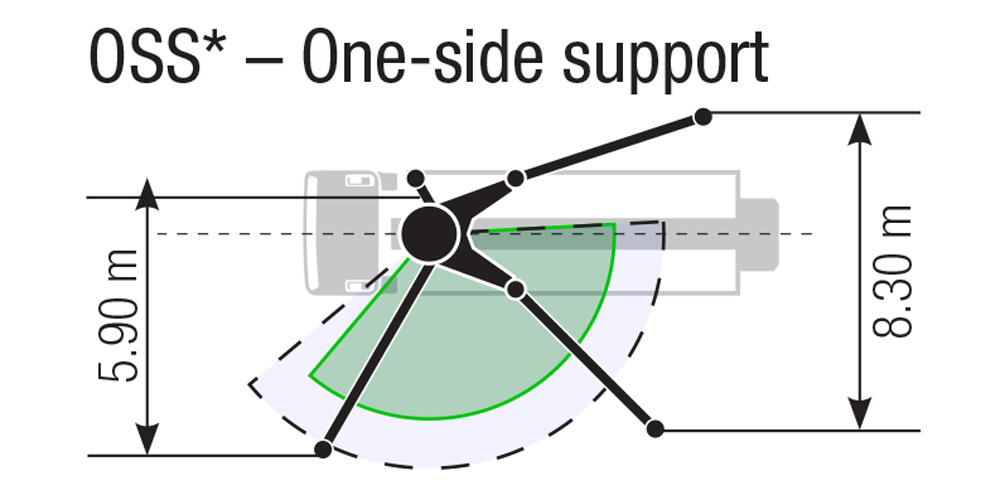

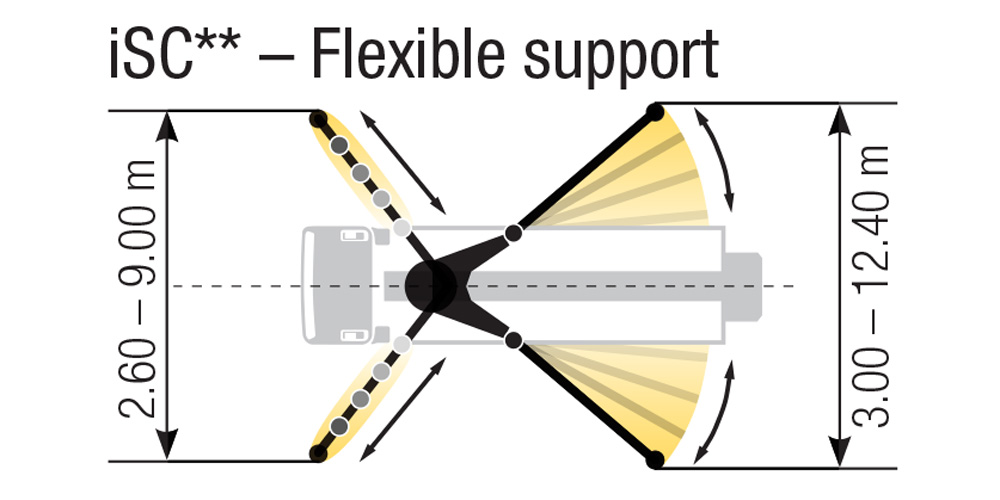

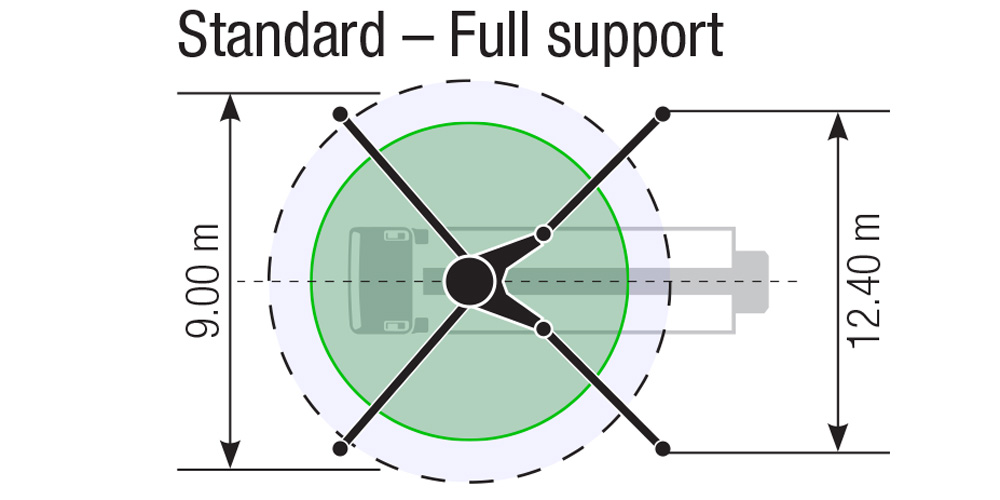

Le nouvel étaiement entièrement flexible vous offre toute liberté lorsque l'espace sur le chantier est à nouveau restreint.

Lien vers l'application de prévision de la portée pour BSF 56-5, Ergonic3, version UE

Caractéristiques principales

  • Conception durable pour les travaux difficiles - leader de l'industrie avec une conception en acier léger
  • Une sécurité même améliorée grâce à une adhérence plus stricte aux normes et directives en vigueur
  • Entretien aisé résultant de son accessibilité optimisée et d’un concept de boulonnage cohérent
  • Faibles coûts d’entretien grâce aux composants sans entretien
  • Le plus long mât en acier sur 4 essieux

Informations générales

  • Bras
    5
  • Type de pliage
    RZ

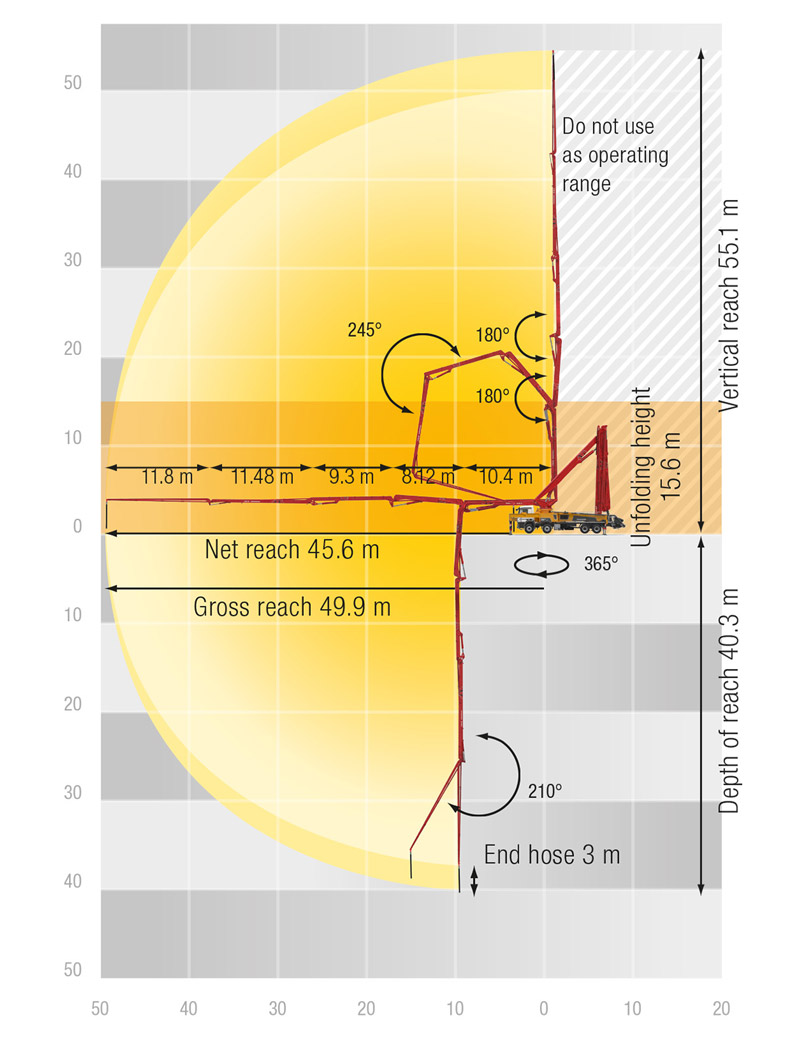

  • Portée Verticale
    55,1 m
  • Portée Horizontal brut
    49,9 m
  • Hauteur de Dépliage
    15,6 m
  • Rotation
    365 °
  • Longueur du Tuyau du Coffre
    3 m
  • Conduite de Distribution
    DN 125

Configuration

  • Diamètre du Cylindre de Refoulement - Course du Cylindre de Refoulement
    250/2100 mm
  • Débit (côté semelle)
    190 m³/hr
  • Pression de refoulement (côté semelle)
    85 bar
  • Courses (côté semelle)
    30
  • Diamètre du Cylindre de Refoulement - Course du Cylindre de Refoulement
    250/2100 mm
  • Débit (côté semelle)
    170 m³/hr
  • Pression de refoulement (côté semelle)
    85 bar
  • Courses (côté semelle)
    27
  • Diamètre du Cylindre de Refoulement - Course du Cylindre de Refoulement
    230/2100 mm
  • Débit (côté tige)
    160 m³/hr
  • Débit (côté semelle)
    108 m³/hr
  • Pression (côté tige)
    85 bar
  • Courses (côté tige)
    31

Documents

Brochures
BSF 56-5 Brochure EN

BSF 56-5 Brochure EN

pdf | 2 MB

BSF 56-5 Brochure EN

pdf | 2 MB

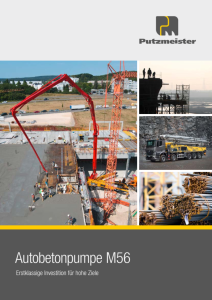

BSF 56-5 Prospekt DE

BSF 56-5 Prospekt DE

pdf | 2 MB

BSF 56-5 Prospekt DE

pdf | 2 MB

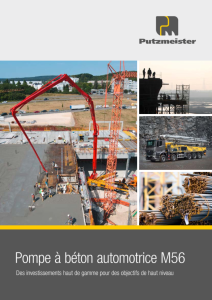

BSF 56-5 Brochure FR

BSF 56-5 Brochure FR

pdf | 2 MB

BSF 56-5 Brochure FR

pdf | 2 MB
BSF Übersicht Reichweite Prospekt DE

BSF Übersicht Reichweite Prospekt DE

pdf | 217 KB

BSF Übersicht Reichweite Prospekt DE

pdf | 217 KB

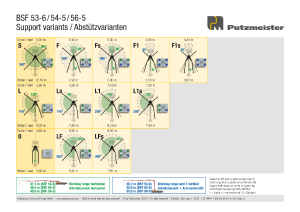

Support Variants - Abstützvarianten BSF 56-5 PCP DE-EN

Support Variants - Abstützvarianten BSF 56-5 PCP DE-EN

pdf | 650 KB

Support Variants - Abstützvarianten BSF 56-5 PCP DE-EN

pdf | 650 KB
Core Pump iLS Brochure EN

Core Pump iLS Brochure EN

pdf | 1 MB

Core Pump iLS Brochure EN

pdf | 1 MB
Kernpumpe iLS Prospekt DE

Kernpumpe iLS Prospekt DE

pdf | 1 MB

Kernpumpe iLS Prospekt DE

pdf | 1 MB
Pompes iLS Brochure FR

Pompes iLS Brochure FR

pdf | 1 MB

Pompes iLS Brochure FR

pdf | 1 MB

Fiches techniques

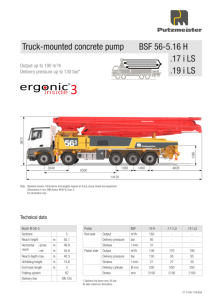

BSF 56-5 EU Data Sheet EN

BSF 56-5 EU Data Sheet EN

pdf | 908 KB

BSF 56-5 EU Data Sheet EN

pdf | 908 KB

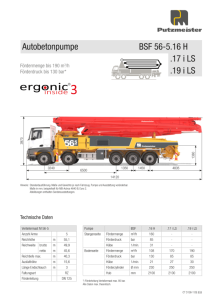

BSF 56-5 EU Typenblatt DE

BSF 56-5 EU Typenblatt DE

pdf | 908 KB

BSF 56-5 EU Typenblatt DE

pdf | 908 KB
BSF 56-5 EU Ficha Técnica ES

BSF 56-5 EU Ficha Técnica ES

pdf | 908 KB

BSF 56-5 EU Ficha Técnica ES

pdf | 908 KB
BSF 56-5 EU Scheda tecnica IT

BSF 56-5 EU Scheda tecnica IT

pdf | 909 KB

BSF 56-5 EU Scheda tecnica IT

pdf | 909 KB

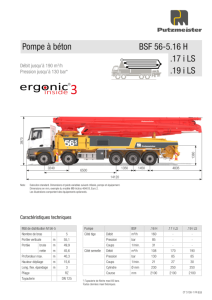

BSF 56-5 EU Fiche Téchnique FR

BSF 56-5 EU Fiche Téchnique FR

pdf | 908 KB

BSF 56-5 EU Fiche Téchnique FR

pdf | 908 KB

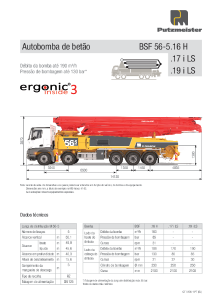

BSF 56-5 EU Ficha de dados PT

BSF 56-5 EU Ficha de dados PT

pdf | 909 KB

BSF 56-5 EU Ficha de dados PT

pdf | 909 KB

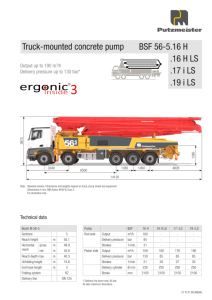

BSF 56-5 MENA Data Sheet EN

BSF 56-5 MENA Data Sheet EN

pdf | 840 KB

BSF 56-5 MENA Data Sheet EN

pdf | 840 KB

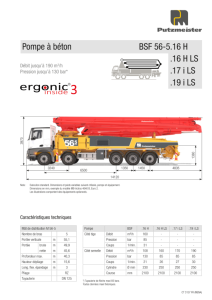

BSF 56-5 MENA Fiche Téchnique FR
