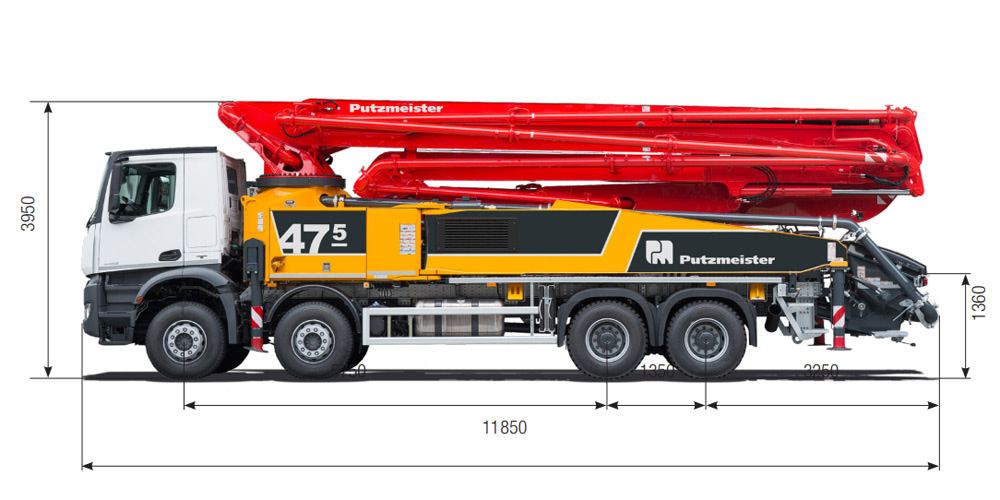

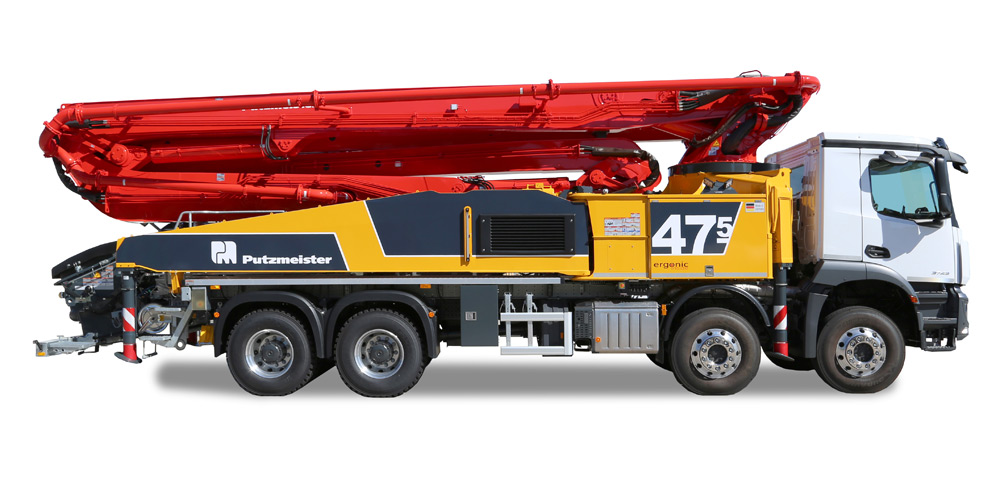

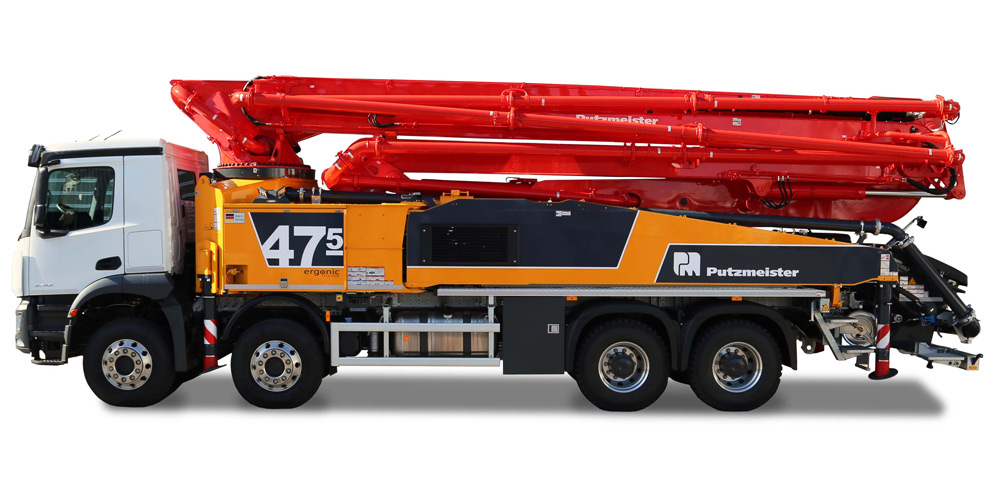

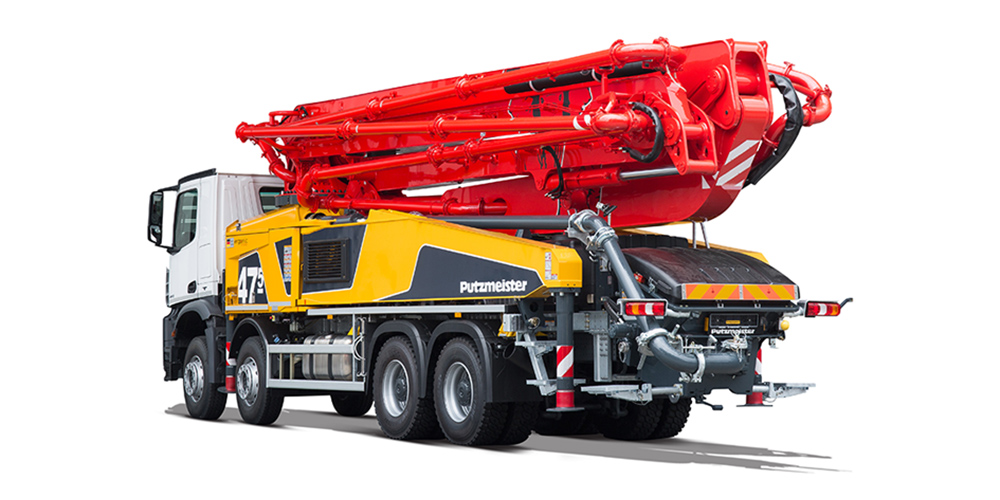

BSF 47-5

Un ensemble de prestations entièrement flexible poids plume sur 4 axes

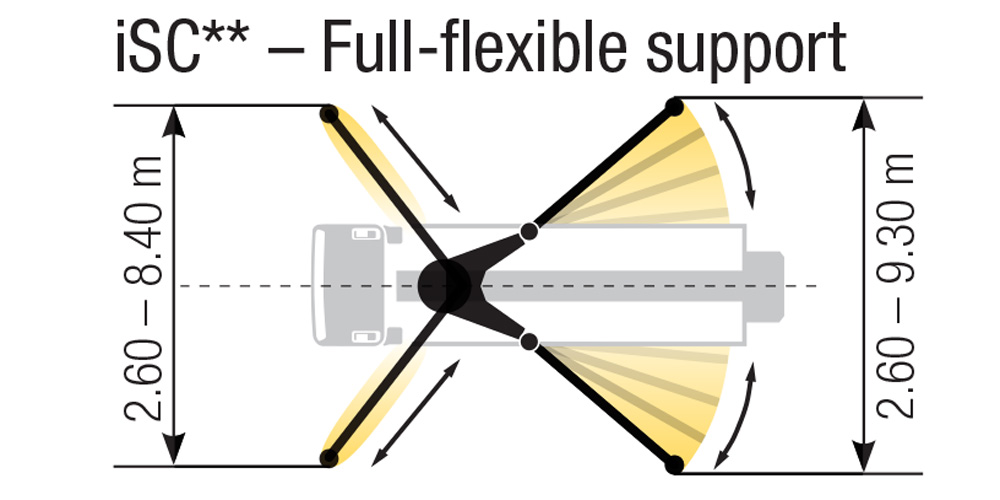

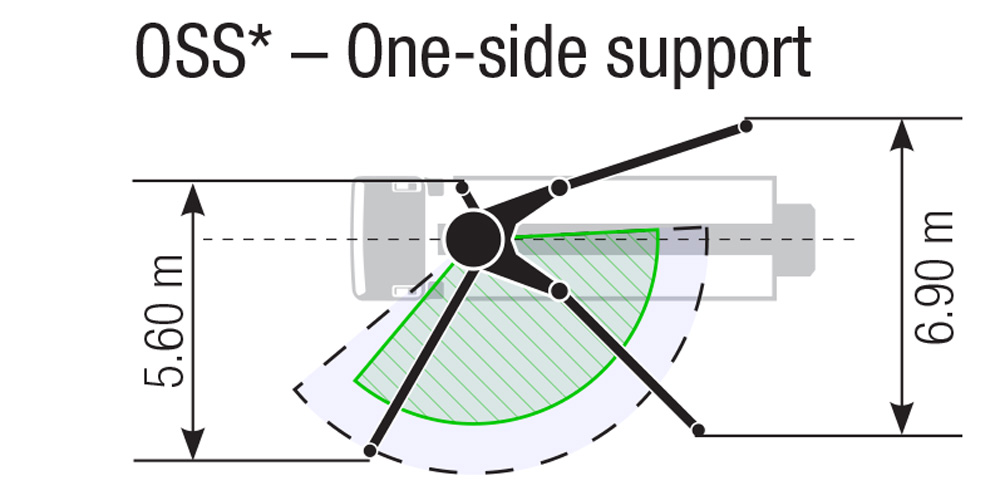

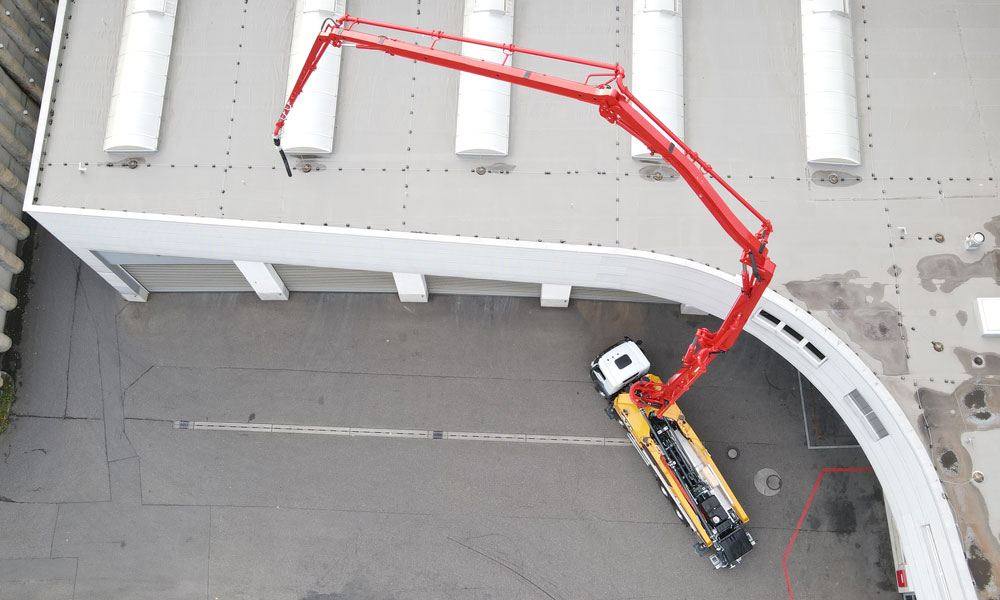

Avec un poids inférieur à 32 tonnes*, la pompe à béton automotrice BSF 47-5 est l'une des machines les plus légères de sa catégorie. Elle convient parfaitement pour une utilisation sur les chantiers de moyenne à grande taille ainsi que sur les sites présentant des conditions d’installation difficiles. Différentes options de stabilisation sur surface limitée : Europe : iSC avec contrôle permanent des positions de bras et des portées de travail autorisées Hors Europe : OSS (One Side Support)

Le nouvel étaiement entièrement flexible, associé à la commande intuitive Ergonic 3.0, vous offre toute liberté lorsque l'espace sur le chantier est à nouveau restreint.

Lien vers l'application de prévision de la portée pour BSF 47-5, Ergonic3, version UE

*En fonction du véhicule et de l'équipement

Caractéristiques principales

  • Flèche à 5 sections très stable avec pliage Roll-Z
  • Travail efficace avec système d’exploitation Ergonic
  • Coûts d’entretien réduits

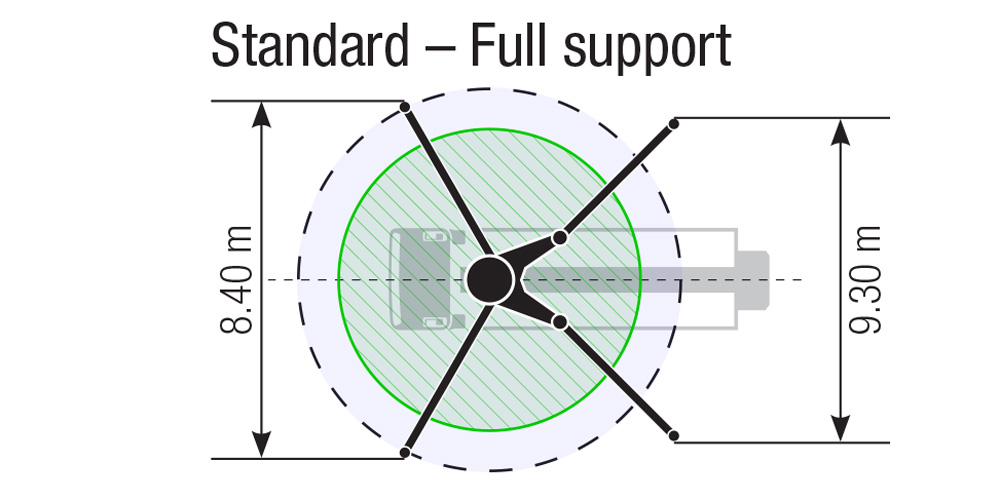

  • Stabilisation TRDI pour zone de stabilisation compacte, installation rapide, structure allégée et conditions d’installation difficiles (iSC et OSS, stabilisation unilatérale en option)
  • Charge à la pointe de la flèche 160 kg

Informations générales

  • Bras
    5
  • Type de pliage
    RZ

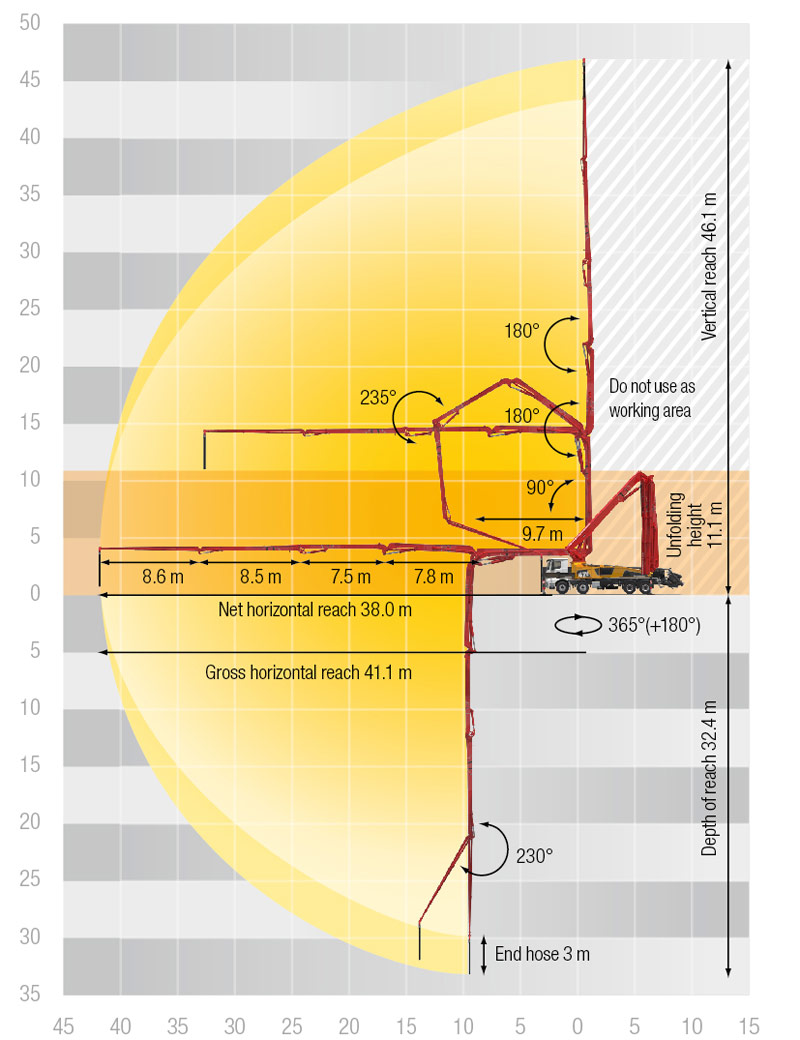

  • Portée Verticale
    46,1 m
  • Portée Horizontal brut
    41,1 m
  • Hauteur de Dépliage
    11,1 m
  • Longueur du Tuyau du Coffre
    3 m
  • Conduite de Distribution
    DN 125

Configuration

  • Diamètre du Cylindre de Refoulement - Course du Cylindre de Refoulement
    250/2100 mm
  • Débit (côté semelle)
    190 m³/hr
  • Pression de refoulement (côté semelle)
    85 bar
  • Courses (côté semelle)
    30
  • Diamètre du Cylindre de Refoulement - Course du Cylindre de Refoulement
    250/2100 mm
  • Débit (côté semelle)
    170 m³/hr
  • Pression de refoulement (côté semelle)
    85 bar
  • Courses (côté semelle)
    27
  • Diamètre du Cylindre de Refoulement - Course du Cylindre de Refoulement
    230/2100 mm
  • Débit (côté tige)
    160 m³/hr
  • Débit (côté semelle)
    108 m³/hr
  • Pression (côté tige)
    85 bar
  • Courses (côté tige)
    31

Documents

Brochures

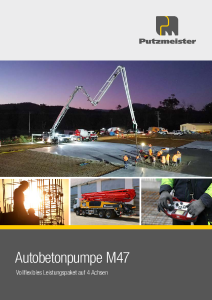

BSF 47-5 Prospekt DE

BSF 47-5 Prospekt DE

pdf | 2 MB

BSF 47-5 Prospekt DE

pdf | 2 MB

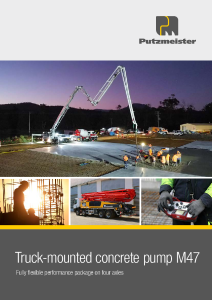

BSF 47-5 Brochure EN

BSF 47-5 Brochure EN

pdf | 2 MB

BSF 47-5 Brochure EN

pdf | 2 MB

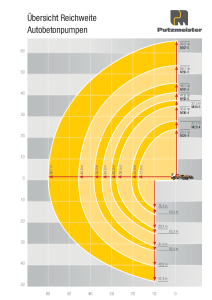

BSF Übersicht Reichweite Prospekt DE

BSF Übersicht Reichweite Prospekt DE

pdf | 217 KB

BSF Übersicht Reichweite Prospekt DE

pdf | 217 KB
Core Pump iLS Brochure EN

Core Pump iLS Brochure EN

pdf | 1 MB

Core Pump iLS Brochure EN

pdf | 1 MB

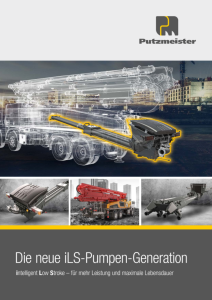

Kernpumpe iLS Prospekt DE

Kernpumpe iLS Prospekt DE

pdf | 1 MB

Kernpumpe iLS Prospekt DE

pdf | 1 MB

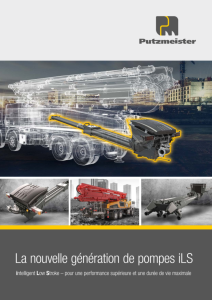

Pompes iLS Brochure FR

Pompes iLS Brochure FR

pdf | 1 MB

Pompes iLS Brochure FR

pdf | 1 MB

Fiches techniques
BSF 47-5 EU Data Sheet EN

BSF 47-5 EU Data Sheet EN

pdf | 863 KB

BSF 47-5 EU Data Sheet EN

pdf | 863 KB

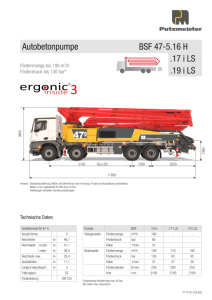

BSF 47-5 EU Typenblatt DE

BSF 47-5 EU Typenblatt DE

pdf | 864 KB

BSF 47-5 EU Typenblatt DE

pdf | 864 KB
BSF 47-5 EU Fiche Téchnique FR

BSF 47-5 EU Fiche Téchnique FR

pdf | 864 KB

BSF 47-5 EU Fiche Téchnique FR

pdf | 864 KB
BSF 47-5 EU Ficha Técnica ES

BSF 47-5 EU Ficha Técnica ES

pdf | 864 KB

BSF 47-5 EU Ficha Técnica ES

pdf | 864 KB

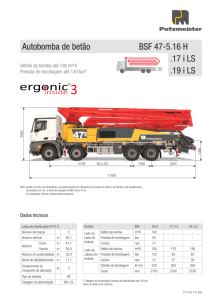

BSF 47-5 EU Ficha de dados PT

BSF 47-5 EU Ficha de dados PT

pdf | 864 KB

BSF 47-5 EU Ficha de dados PT

pdf | 864 KB

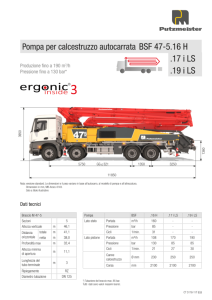

BSF 47-5 EU Scheda tecnica IT

BSF 47-5 EU Scheda tecnica IT

pdf | 864 KB

BSF 47-5 EU Scheda tecnica IT

pdf | 864 KB

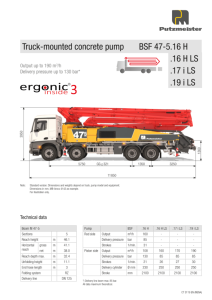

BSF 47-5 MENA Data Sheet EN

BSF 47-5 MENA Data Sheet EN

pdf | 797 KB

BSF 47-5 MENA Data Sheet EN

pdf | 797 KB

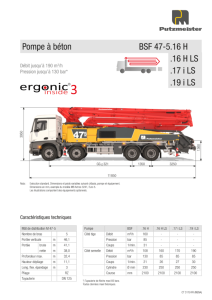

BSF 47-5 MENA Fiche Téchnique FR
