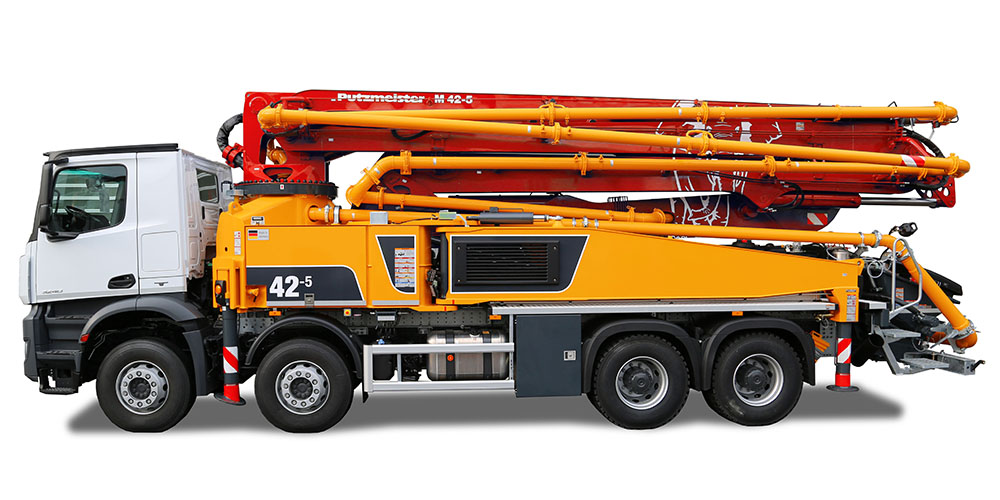

BSF 42-5

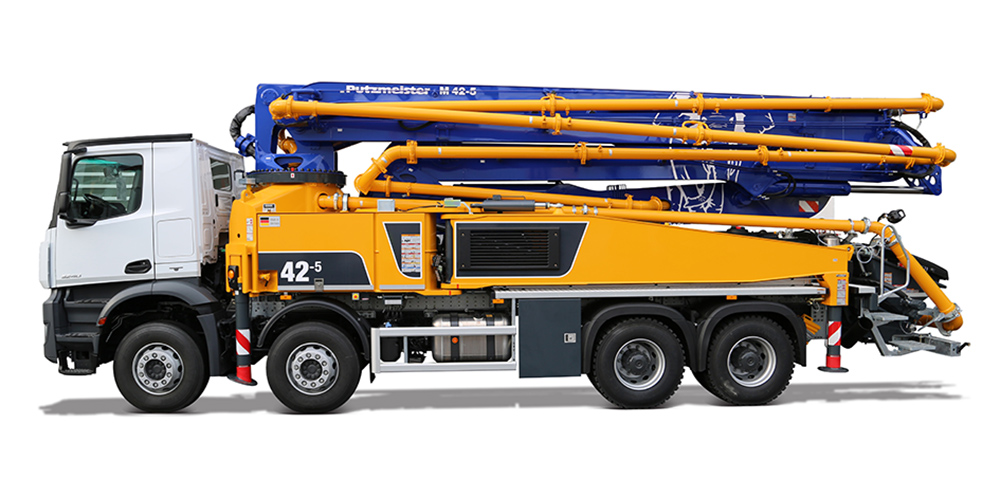

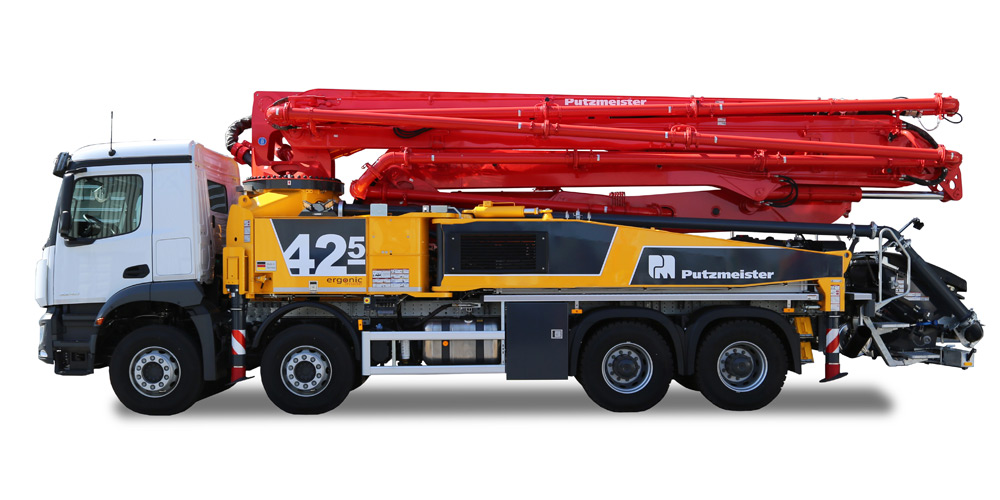

La Prochaine Génération de Pompe à Béton Automotrice BSF 42-5

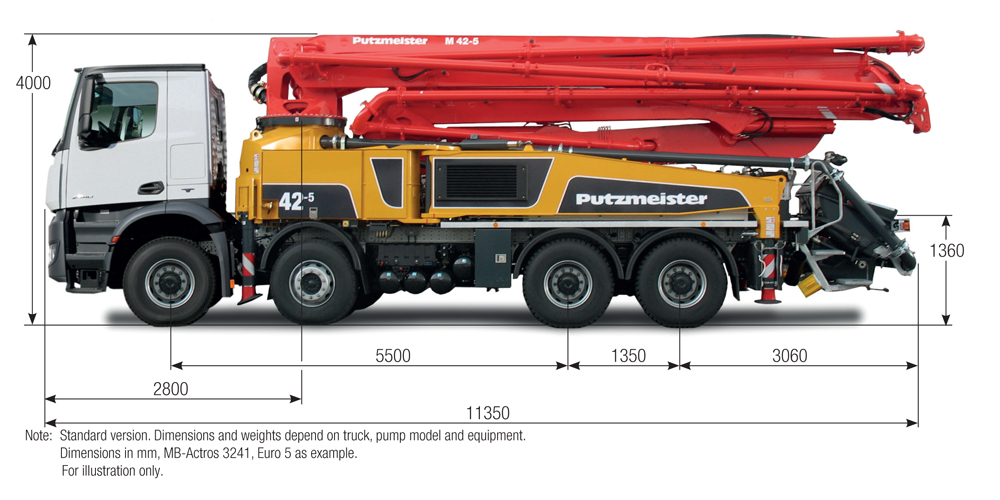

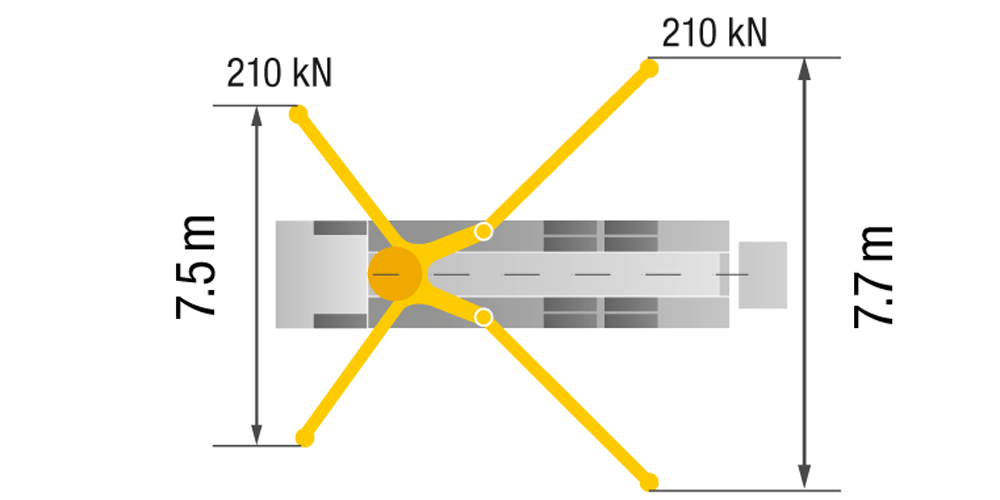

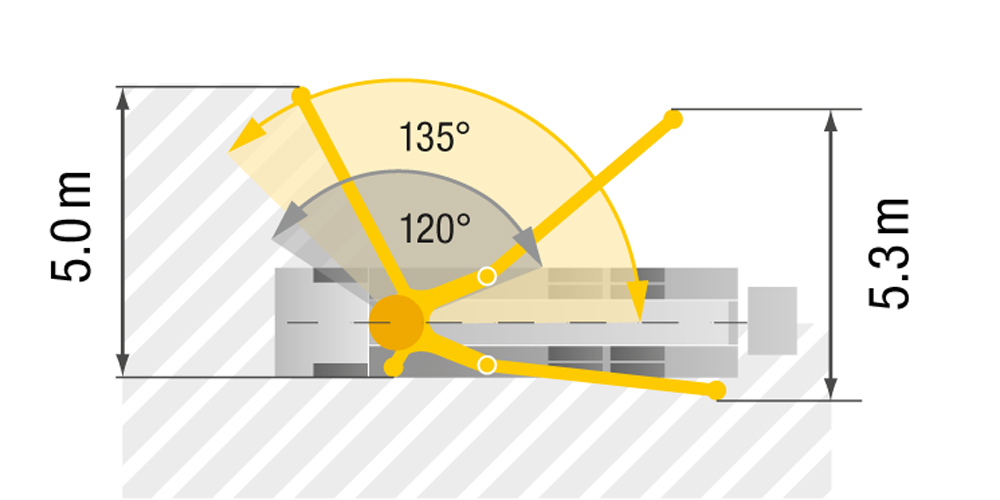

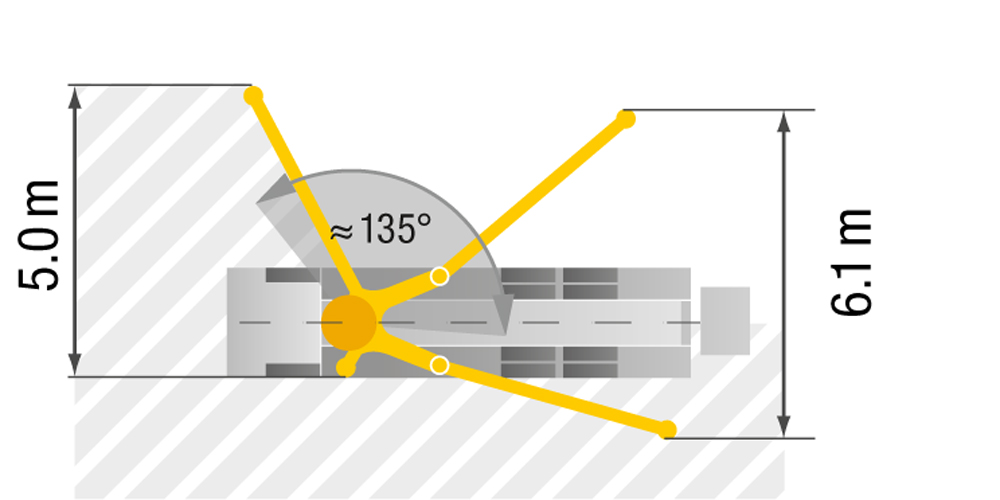

La pompe à béton automotrice Putzmeister BSF 42-5 offre une manœuvrabilité améliorée et des facteurs de poids pour un châssis à 4 essieux. Elle est équipée du système OSS, ce qui vous permet de travailler dans un espace limité. La longueur de la pompe à béton est inférieure à 12 mètres, et son poids est inférieur à 32 tonnes*

*En fonction du véhicule et de l'équipement.

Caractéristiques principales

  • Flèche de distribution à 5 bras stable grâce à la pose intelligente de la conduite de distribution et le développement équilibré de la structure en acier
  • Travail efficace grâce à une construction ergonomique intelligente
  • Une sécurité même améliorée grâce à une adhérence plus stricte aux normes et directives en vigueur
  • Entretien aisé résultant de son accessibilité optimisée et d’un concept de boulonnage cohérent
  • Coûts de maintenance réduits grâce à des composants sans entretien, moins de composants spéciaux (seulement 3 coudes de conduite de distribution de série) et des volumes de liquides fonctionnels plus faibles (volume d’huile réduite de 30 %)

Informations générales

  • Bras
    5
  • Type de pliage
    RZ

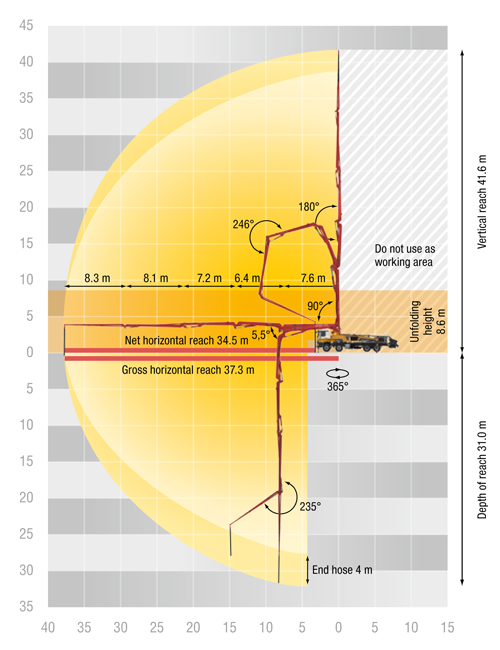

  • Portée Verticale
    41,6 m
  • Portée Horizontal brut
    37,3 m
  • Hauteur de Dépliage
    8,6 m
  • Rotation
    365 °
  • Longueur du Tuyau du Coffre
    4 m
  • Conduite de Distribution
    DN 125

Configuration

  • Diamètre du Cylindre de Refoulement - Course du Cylindre de Refoulement
    250/2100 mm
  • Débit (côté semelle)
    170 m³/hr
  • Pression de refoulement (côté semelle)
    85 bar
  • Courses (côté semelle)
    27
  • Diamètre du Cylindre de Refoulement - Course du Cylindre de Refoulement
    250/2100 mm
  • Débit (côté semelle)
    160 m³/hr
  • Pression de refoulement (côté semelle)
    85 bar
  • Courses (côté semelle)
    26
  • Diamètre du Cylindre de Refoulement - Course du Cylindre de Refoulement
    230/2100 mm
  • Débit (côté tige)
    160 m³/hr
  • Débit (côté semelle)
    108 m³/hr
  • Pression (côté tige)
    85 bar
  • Courses (côté tige)
    31

Documents

Brochures
BSF 42-5 Brochure EN

BSF 42-5 Brochure EN

pdf | 2 MB

BSF 42-5 Brochure EN

pdf | 2 MB

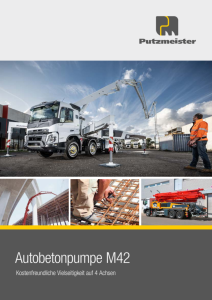

BSF 42-5 Prospekt DE

BSF 42-5 Prospekt DE

pdf | 2 MB

BSF 42-5 Prospekt DE

pdf | 2 MB
BSF 42-5 Brochure FR

BSF 42-5 Brochure FR

pdf | 2 MB

BSF 42-5 Brochure FR

pdf | 2 MB

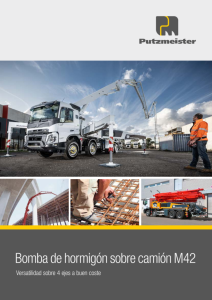

BSF 42-5 Catálogo ES

BSF 42-5 Catálogo ES

pdf | 2 MB

BSF 42-5 Catálogo ES

pdf | 2 MB
BSF Übersicht Reichweite Prospekt DE

BSF Übersicht Reichweite Prospekt DE

pdf | 217 KB

BSF Übersicht Reichweite Prospekt DE

pdf | 217 KB

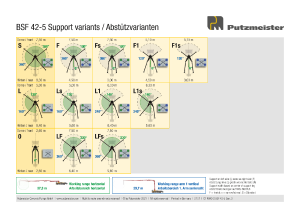

Support Variants - Abstützvarianten BSF 42-5 PCP DE-EN

Support Variants - Abstützvarianten BSF 42-5 PCP DE-EN

pdf | 569 KB

Support Variants - Abstützvarianten BSF 42-5 PCP DE-EN

pdf | 569 KB
Core Pump iLS Brochure EN

Core Pump iLS Brochure EN

pdf | 1 MB

Core Pump iLS Brochure EN

pdf | 1 MB
Kernpumpe iLS Prospekt DE

Kernpumpe iLS Prospekt DE

pdf | 1 MB

Kernpumpe iLS Prospekt DE

pdf | 1 MB
Pompes iLS Brochure FR

Pompes iLS Brochure FR

pdf | 1 MB

Pompes iLS Brochure FR

pdf | 1 MB

Fiches techniques

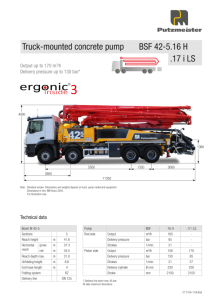

BSF 42-5 EU Data Sheet EN

BSF 42-5 EU Data Sheet EN

pdf | 771 KB

BSF 42-5 EU Data Sheet EN

pdf | 771 KB
BSF 42-5 EU Typenblatt DE

BSF 42-5 EU Typenblatt DE

pdf | 771 KB

BSF 42-5 EU Typenblatt DE

pdf | 771 KB

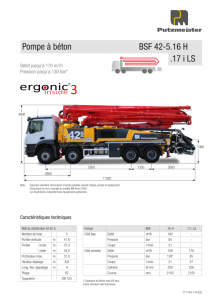

BSF 42-5 EU Fiche Téchnique FR

BSF 42-5 EU Fiche Téchnique FR

pdf | 771 KB

BSF 42-5 EU Fiche Téchnique FR

pdf | 771 KB
BSF 42-5 EU Ficha Técnica ES

BSF 42-5 EU Ficha Técnica ES

pdf | 771 KB

BSF 42-5 EU Ficha Técnica ES

pdf | 771 KB

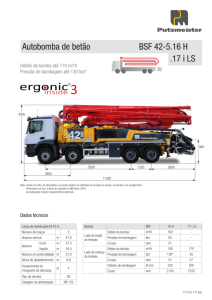

BSF 42-5 EU Ficha de dados PT

BSF 42-5 EU Ficha de dados PT

pdf | 771 KB

BSF 42-5 EU Ficha de dados PT

pdf | 771 KB

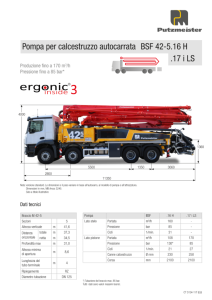

BSF 42-5 EU Scheda tecnica IT

BSF 42-5 EU Scheda tecnica IT

pdf | 771 KB

BSF 42-5 EU Scheda tecnica IT

pdf | 771 KB

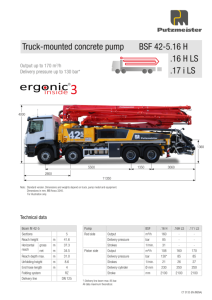

BSF 42-5 MENA Data Sheet EN

BSF 42-5 MENA Data Sheet EN

pdf | 745 KB

BSF 42-5 MENA Data Sheet EN

pdf | 745 KB

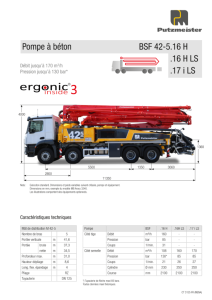

BSF 42-5 MENA Fiche Téchnique FR
