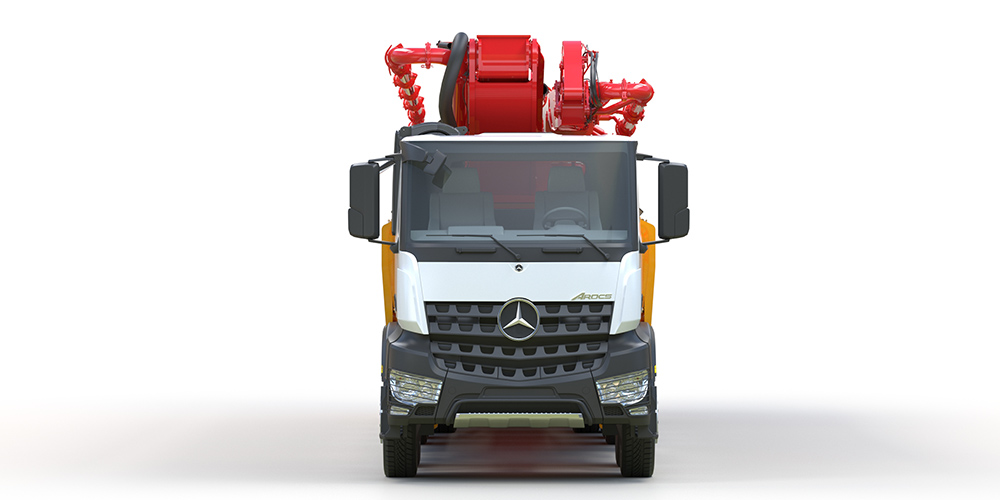

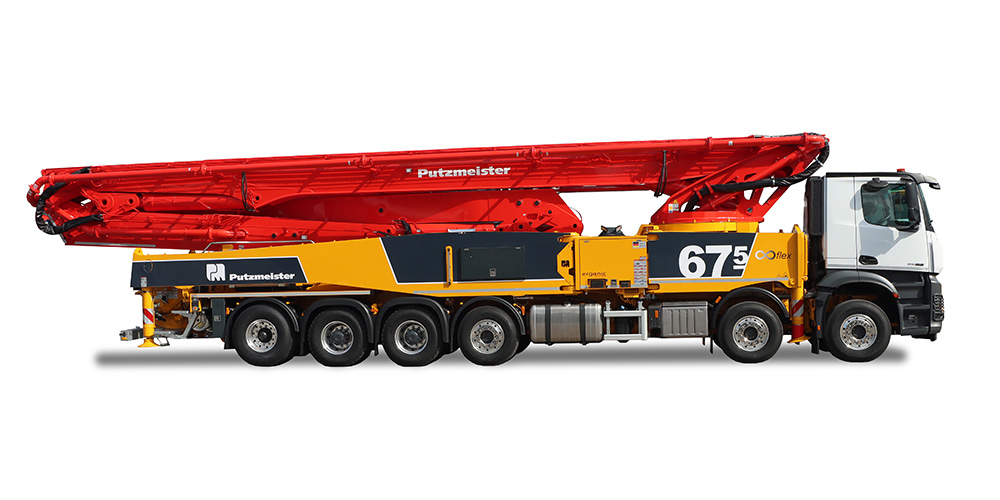

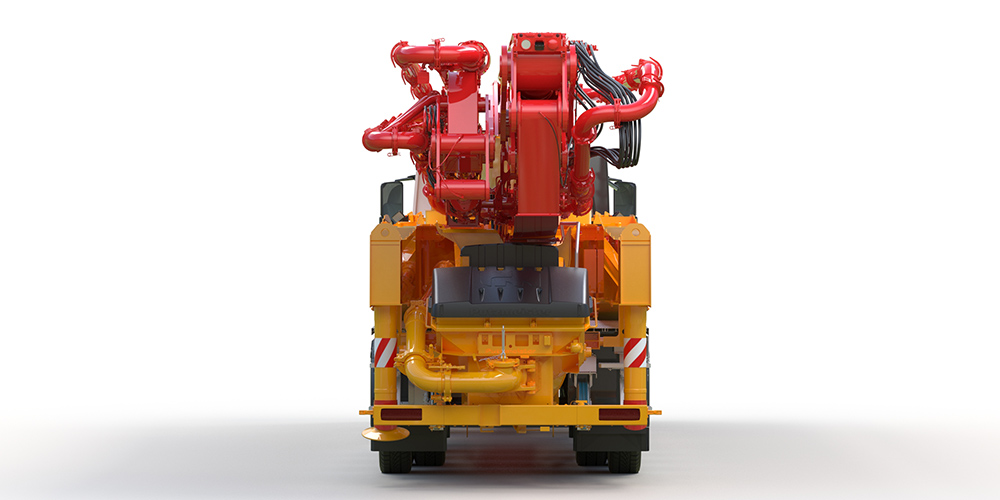

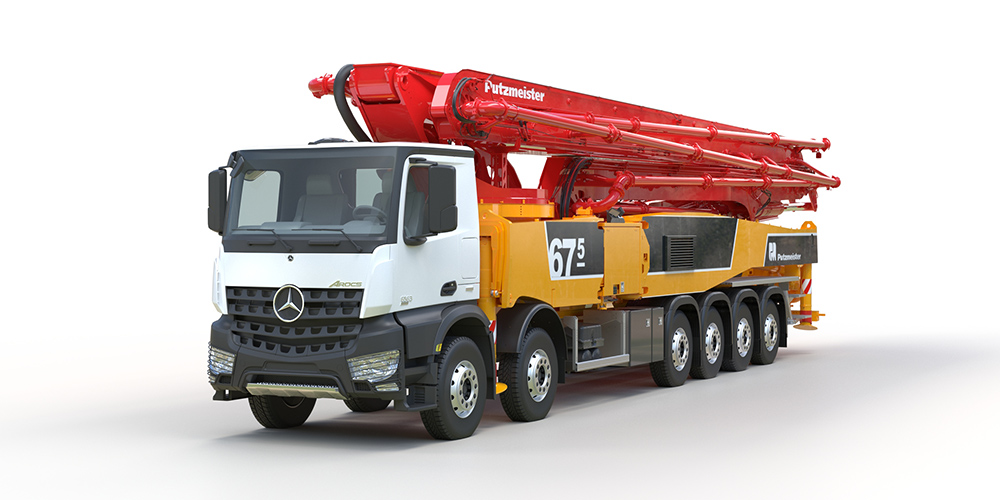

BSF 67-5

La plus longue flèche pour les grands chantiers

La nouvelle grande flèche de Putzmeister avec une portée verticale de 66,2 m et la grande pompe centrale 19 iLS avec un débit de 190 m³/h (théor. max.). Avec le support Full Flex, l'option de support absolument flexible en combinaison avec l'iSC (Intelligent Setup Control). Homologuée dans l'UE, en Israël, au Canada et dans les États américains de Californie, Washington et Floride.

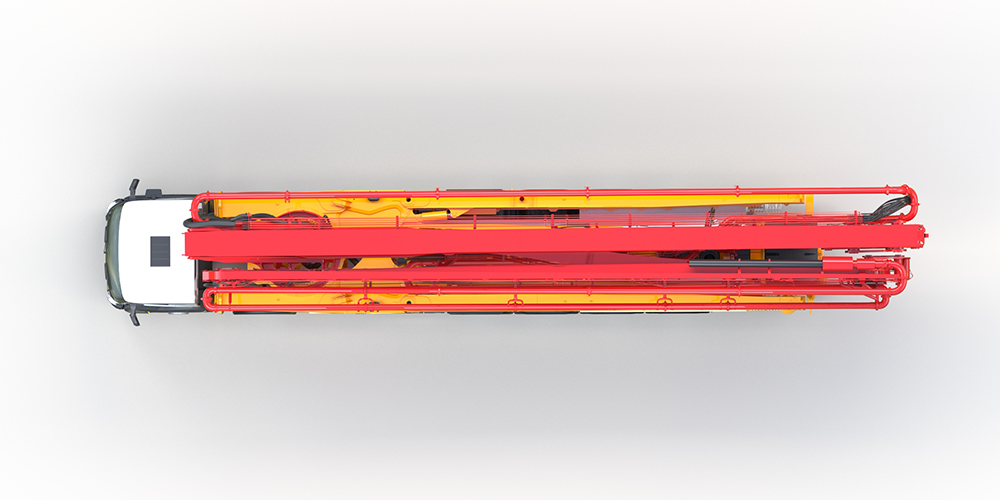

Une fois repliée, la flèche de distribution ne dépasse pas de la cabine. Charge maximale de 200 kg à l'extrémité de la flèche, idéale pour un tuyau d'extrémité divisé de 3 m avec vanne de compression EQV. Poids total inférieur à celui du modèle BSF 63-5 précédent grâce à une conception entièrement nouvelle.

Le BSF 67-5 est disponible dans l'UE sur Mercedes-Benz Arocs 6563 12x48 Euro 6. Équipé du système de commande innovant Ergonic 3.

Caractéristiques principales

  • Plus grande flexibilité – une flèche de pose à 5 bras véritable, facile et rapide à déployer
  • Une charge maximale de 200 kg à l'extrémité de la flèche permet une utilisation conforme à la législation des équipements standard montés à l'extrémité de la flèche
  • Des supports de tuyaux boulonnés robustes de dernière génération garantissent moins de pannes et une meilleure disponibilité des pièces
  • Sécurité et précision accrues lors du déplacement de la flèche grâce au système d'amortissement des vibrations iBC (en option)

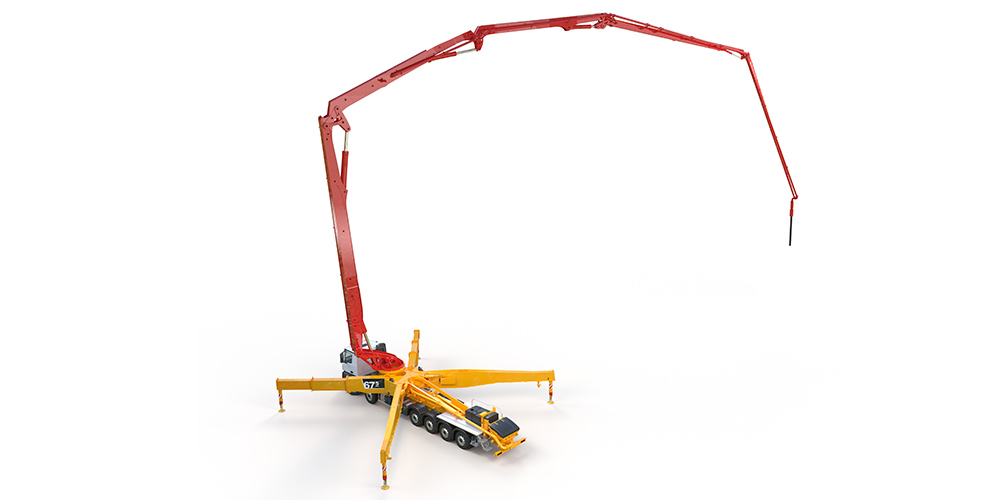

  • Le système intelligent de contrôle du support (iSC) de Putzmeister, associé à des pieds télescopiques entièrement flexibles et à des pieds en position de support, offre une portée et une flexibilité maximales inégalées
  • Un véritable support 0 est possible
  • La largeur de support à l'avant a été réduite à seulement 11,5 m
  • Aucun renfort de cabine ni cabine extra-basse nécessaire
  • Configuration d'essieu standard à l'avant, donc aucune modification coûteuse nécessaire
  • Un tuyau réducteur ultra-fluide permet un pompage en douceur, même pour les mélanges très difficiles à pomper
  • Commandes de support optimisées – leviers abaissés et clavier mieux protégé
  • IHM ergonomique parfaite

Informations générales

  • Bras
    5
  • Type de pliage
    Pliage RZ
  • Portée Verticale
    66,2 m
  • Portée Horizontal brut
    60,1 m
  • Portée en Profondeur
    47,3 m
  • Hauteur de Dépliage
    17,6 m
  • Rotation
    365 degré
  • Longueur du Tuyau du Coffre
    3 m
  • Conduite de Distribution
    125/85 mm/bar
  • Stabilisation Standard Avant - arrière
    11,5 / 13,3 m
  • Largeur d'appui (longitudinale)
    2,6-11,6 / 2,6-13,3 mm
  • Longueur x Largeur x Hauteur
    16,75 x 2,5 x 3,95 m
  • Poids Totale
    56000 kg

Configuration

  • Diamètre du Cylindre de Refoulement - Course du Cylindre de Refoulement
    250/2100 mm
  • Débit (côté semelle)
    190 m³/hr
  • Pression de refoulement (côté semelle)
    85 bar
  • Courses (côté semelle)
    30
  • Diamètre du Cylindre de Refoulement - Course du Cylindre de Refoulement
    250/2100 mm
  • Débit (côté semelle)
    170 m³/hr
  • Pression de refoulement (côté semelle)
    85 bar
  • Courses (côté semelle)
    27

Documents

Brochures
Brochure BSF 65-5 and BSF 67-5 EN

Brochure BSF 65-5 and BSF 67-5 EN

pdf | 3 MB

Brochure BSF 65-5 and BSF 67-5 EN

pdf | 3 MB
Prospekt BSF 65-5 und BSF 67-5 DE

Prospekt BSF 65-5 und BSF 67-5 DE

pdf | 3 MB

Prospekt BSF 65-5 und BSF 67-5 DE

pdf | 3 MB

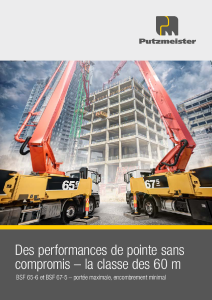

Brochure BSF 65-5 et BSF 67-5 FR

Brochure BSF 65-5 et BSF 67-5 FR

pdf | 3 MB

Brochure BSF 65-5 et BSF 67-5 FR

pdf | 3 MB

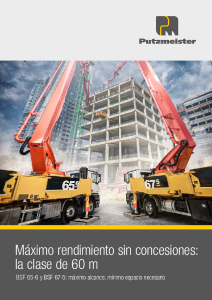

Catálogo BSF 65-5 y BSF 67-5 ES

Catálogo BSF 65-5 y BSF 67-5 ES

pdf | 3 MB

Catálogo BSF 65-5 y BSF 67-5 ES

pdf | 3 MB

Fiches techniques

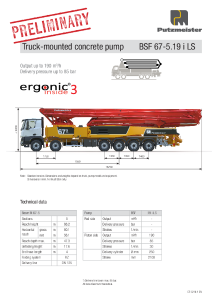

BSF 67-5 Data Sheet EN

BSF 67-5 Data Sheet EN

pdf | 1 MB

BSF 67-5 Data Sheet EN

pdf | 1 MB

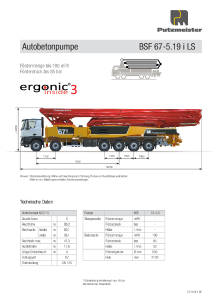

BSF 67-5 Typenblatt DE
